JY-IPC-KM2602

CPU

Intel Baytrail-D Celeron J1900 , 主频2.0~2.42GHz, 四核四线程, 2M缓存, 22nm, TDP 10W

系统内存

1*DDR3L 1333MHz SODIMM, 最大8GB

扩展接口

1*全长Mini PCIe带PCIe X1(4LAN无PCIe)和USB信号, 带SIM卡槽, 支持4G LTE、Wifi/BT等功能；
1*全长Mini PCIe带USB+SATA3信号

显示

Intel HD Graphics, VGA 分辨率达1920*1200@60Hz, HDMI最高分辨率1920*1080@60Hz,
双显示接口支持同步异步显示，支持OpenGL 3.2, DirectX 11, OpenCL 1.2, MPGE2/H.264

音频

可选支持Realtek ALC662高清音频, 支持5.1声道，内置双通道3W功放插针接口

以太网

4*Intel I211AT PCIe Gigabit Ethernet, 10/100/1000M自适应

键盘&鼠标

USB类键盘和鼠标

存储

1*2.5" HDD SATA2驱动架, 速率3.0Gbps; 1*mSATA全高卡, 支持AHCI

DIO

8位TTL信号, 可编程输入输出

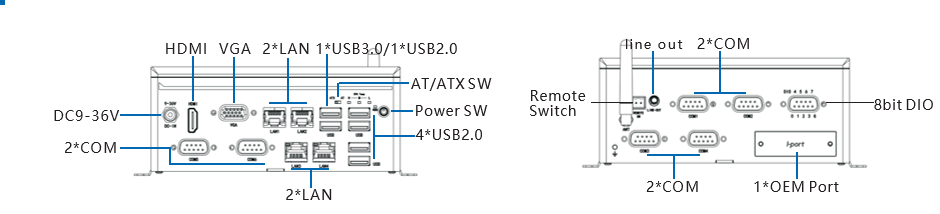

I/O接口

4*RJ45 LAN 带LED（前面板）;
1*USB3.0 Type A和5*USB2.0 Type A(前面板) ,1*USB2.0 Type A内置
1*DB9公头8位DIO (后面板)；
2*RS232/422/485串口DB9和2*RS232串口DB9(后面板), 2*RS232/485串口DB9（前面板）
1*HDMI和1*VGA（前面板); 1*Line-out 3.5mm音频接口(后面板)
1*2pin 端子,远端开关信号接口

指示灯

1*电源指示灯, 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温）

指示灯

1*电源指示灯, 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温）

控制开关

1*电源开关(前面板), 1*2pin端子开关信号(后面板), 1*AT/ATX选择开关(前面板)

电源要求

DC IN 9~36V, D-Jack带M8螺帽接口(前面板), 带短路,过压和过流保护, TDP: 12V/1.2A(2.5" HDD)

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

Windows 7, Windows 8.1, Windows 10, Linux Fedora Ubuntu

构造

铝矩型材上下散热板，SGCC烤漆主箱体

颜色

银灰色

安装方式

桌面式和VESA 100*100mm

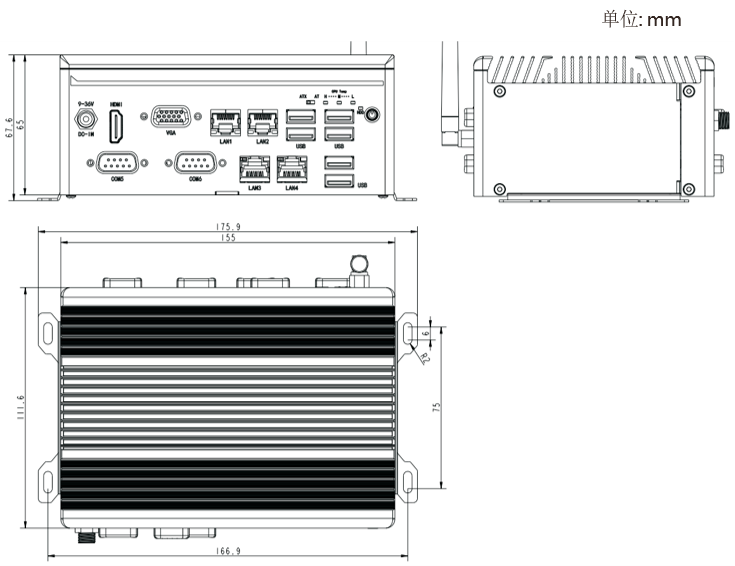

尺寸

(W*H*D)：155*111.8*65mm

净重

1.30kg

工作温度

-20°C～65°C – 无风扇，宽温SSD；
-10°C～55°C – 无风扇，常温HDD;

存储温度

-40°C~85°C

存储湿度

10~90%@40°C, 无冷凝

振动

5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD)

冲击

50g峰值加速度(持续11ms)(SSD);20g峰值加速度(持续11ms)(HDD）

认证/EMC

CE/FCC Class A
