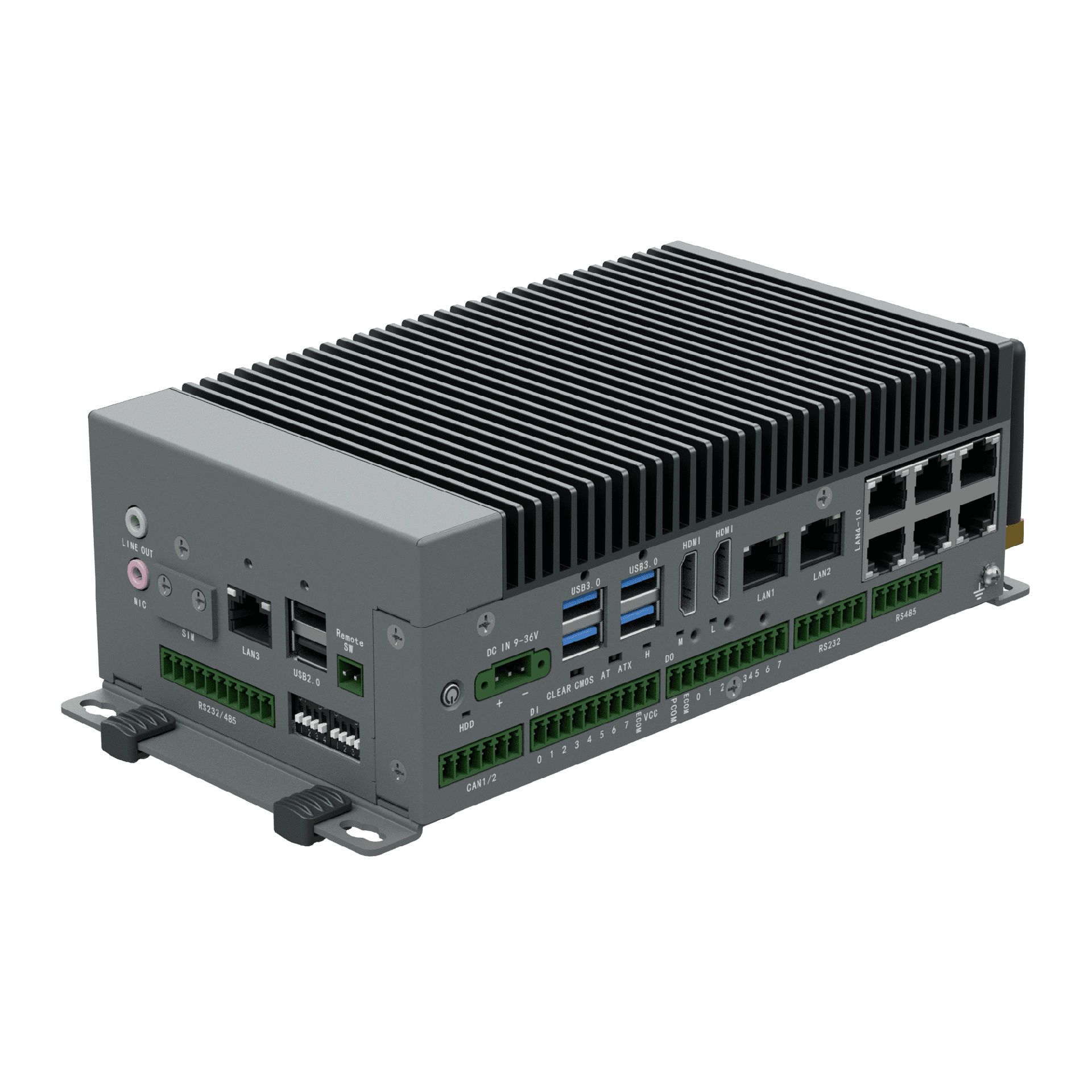

JY-IPC-KM3305

CPU

Intel® Tiger lake U Soc CPU (core i3-1115G4/i5-1135G7/i7-1165G7, Celeron 6305E)，TDP 12W/15W/28W

系统内存

1*DDR4 SO-DIMM槽, 支持到3200MHz, 最大32GB

扩展接口

1*Full Size Mini PCIe, 带SIM卡槽，PCIe X1+USB2.0信号，支持4G LTE、蓝牙等无线功能模块
1*M.2 2280 M-Key , 支持NVME存储

Graphics

Intel UHD Graphics或锐炬® Xᵉ Graphics，DirectX12.1, OpenGL 4.6 OpenCL 3.0，
HDMI最高分辨率 4096x2304@60Hz

音频

Realtek ALC897音频, 支持5.1声道，Audio out + Mic

以太网

3*I210AT，6*千兆交换机电口, 10/100/1000Mbps 自适应, 支持WOL远程唤醒

存储

1*Full Size mSATA，最高SATA6.0 Gbps

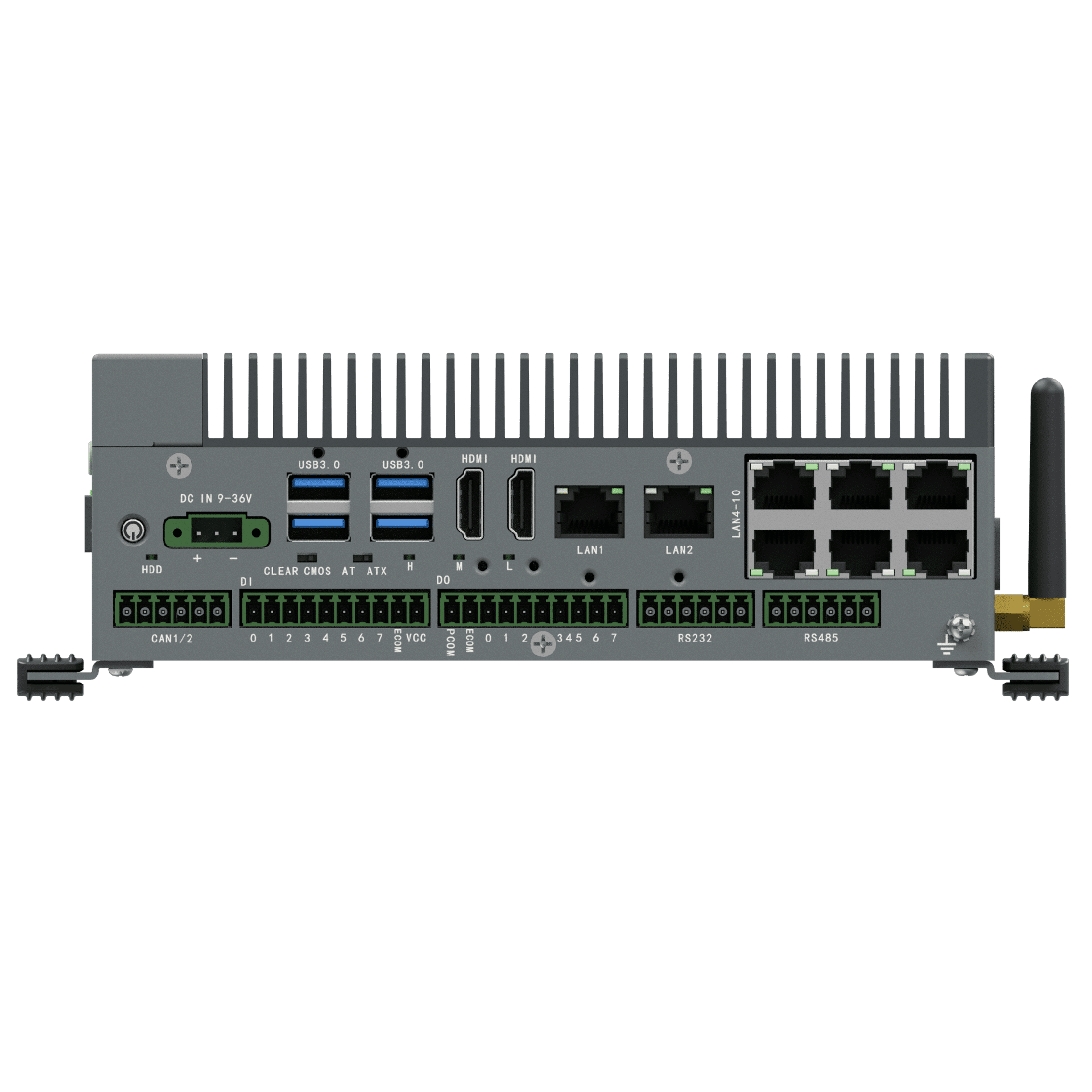

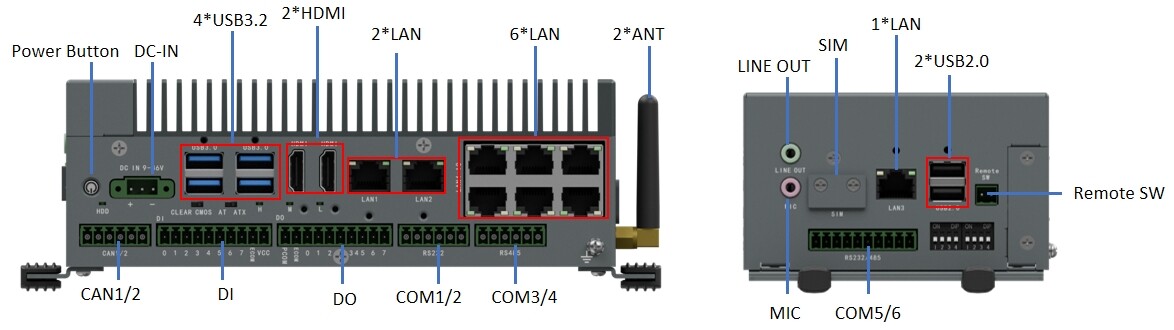

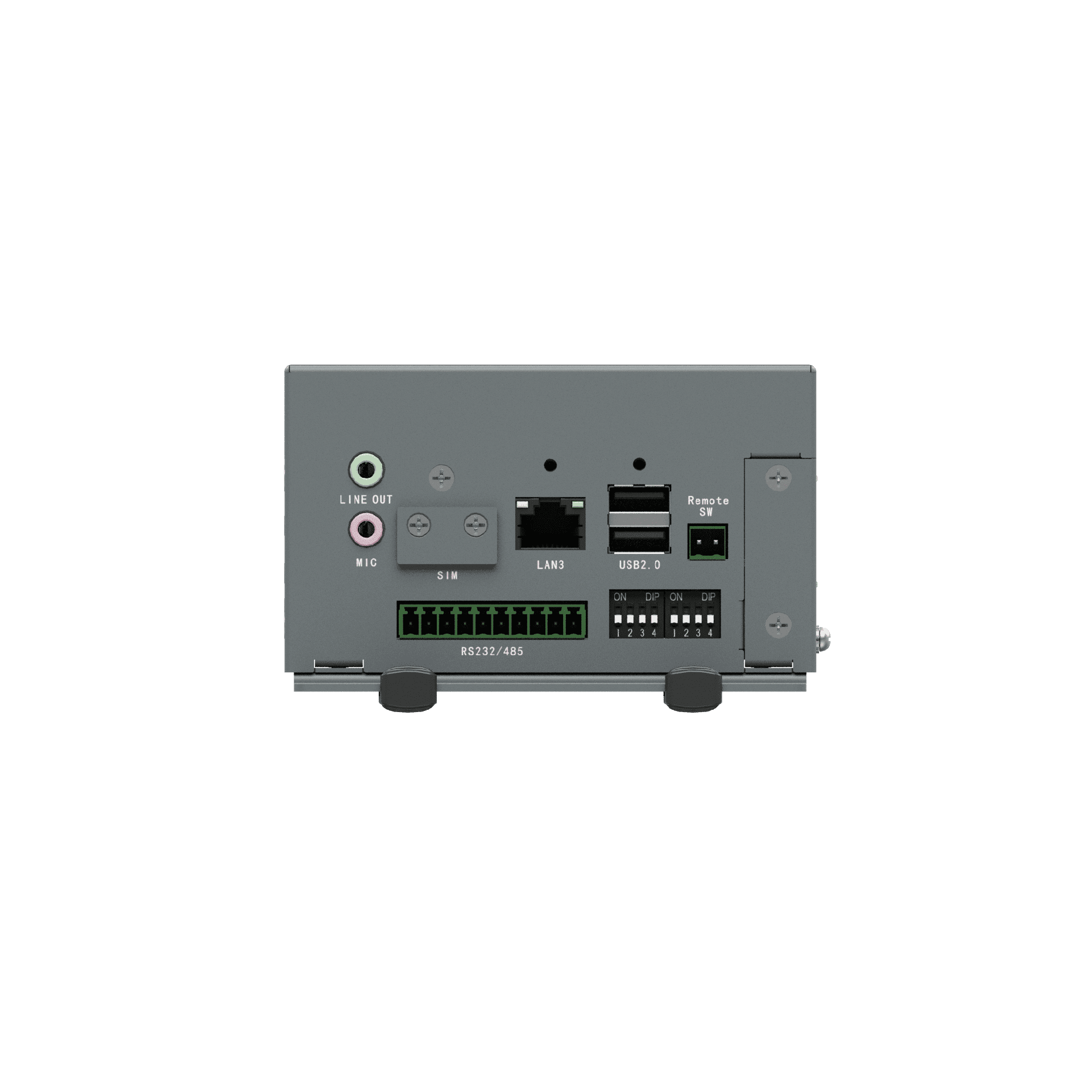

I/O接口

3*LAN+6*千兆交换机电口；2*HDMI；Audio out + Mic;
4*USB3.2 (TypeA gen2.0) , 最高支持10.0Gbps传输速率，2*USB2.0 (TypeA)；
2*CAN; 6*COM（COM5/6: 2*RS232/485通过拨码开关选换模式，COM1/2: 2*RS232，COM3/4: 2*RS485）；
1*16bit Iso. DIO (2个10Pin 凤凰端子)；1*SIM卡槽

I-port接口

支持Mini-PCIe等功能模块扩展接口如双网口、Can bus或者串口等

指示灯

1*电源指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温）

控制开关

1*Power button w/LED，1*Remote SW, 1*AT/ATX SW, 1*Clear CMOS SW，COM5/6的RS232/485模式转换开关

电源要求

DC 9-36V输入, 1*3-pin凤凰端子接口, 过压，反接，过流保护
TDP功耗 : TBD

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

Windows 11*IoT enterprise， Windows 10*IoT enterprise，roid，SUSE，Ubuntu，Wind River，
Red Hat*Enterprise，Wind River VxWorks*7，Yocto

构造

铝矩型材散热外壳，SGCC箱体

颜色

银灰色

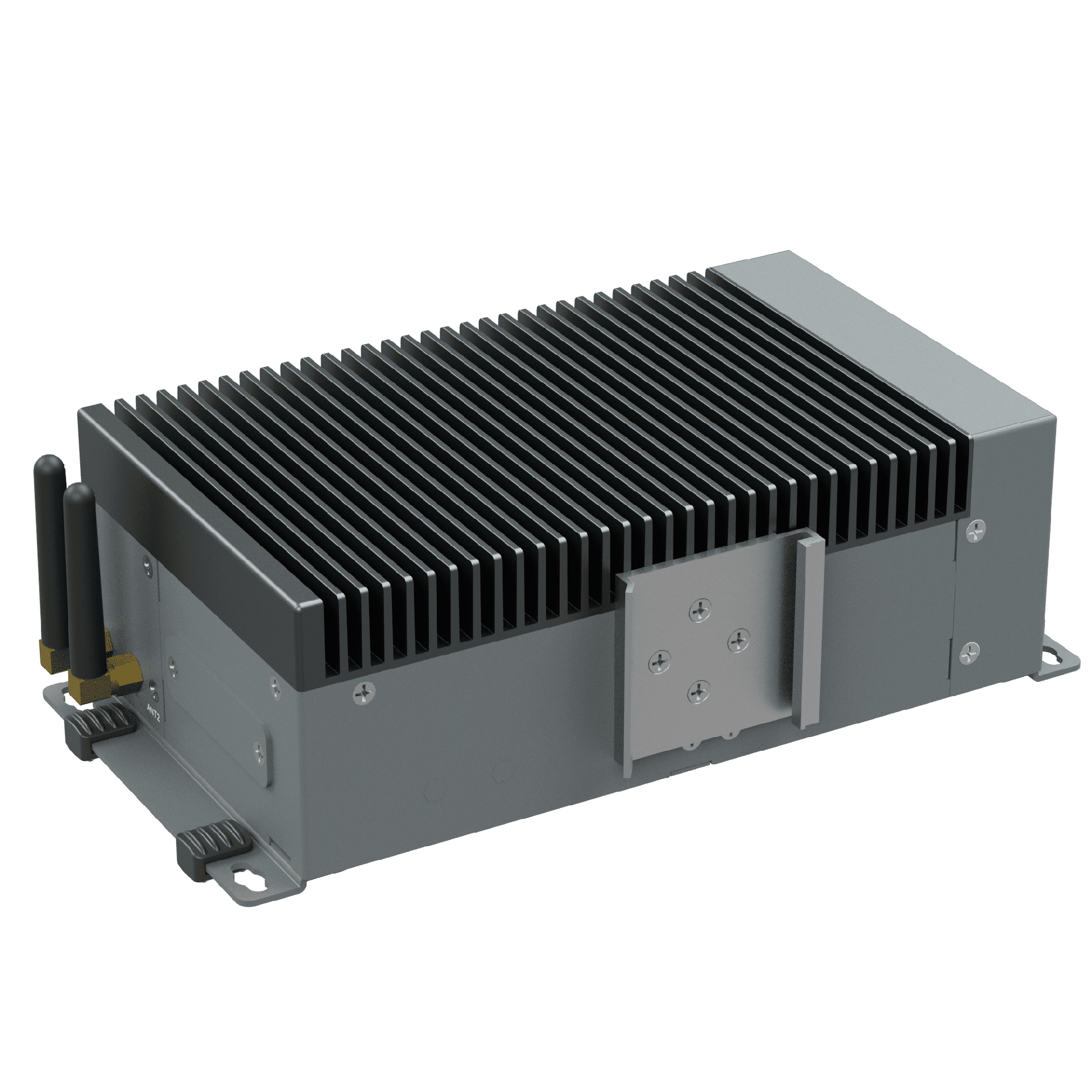

安装方式

桌面式安装带减震防滑脚垫，可选Din-Rail导轨安装或壁挂安装

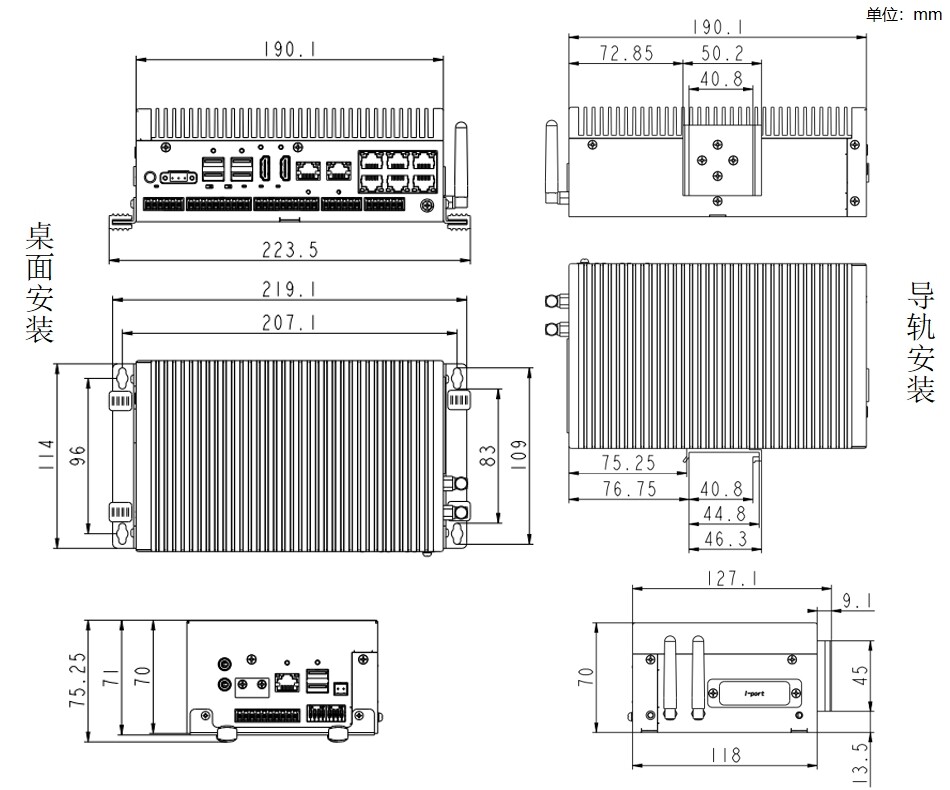

尺寸

(W*D*H)：223.5*118*75.25mm（带桌面式安装支架）；190.1*118*70mm（不带安装支架）

净重

TBD

工作温度

-20～60℃, 宽温SSD, 空气流动

存储温度

-40°C~85°C

存储湿度

10~95%@40°C, 无冷凝

振动

5grms/5~500Hz/随机/工作状态(SSD); 1grms/5~500Hz/随机/工作状态(HDD)

冲击

50g峰值加速度(持续11ms)(SSD); 20g峰值加速度(持续11ms)(HDD）

认证/EMC

CE/FCC Class A
