JY-IPC-KM3921

CPU

第六代Intel® Skylake-S/第七代Intel® Kabylake-S Celeron/Pentium/Core I3/I5/I7 CPU,LGA 1151插槽

芯片组

Intel H110芯片组, 可选Intel Q170芯片组

系统内存

2*260-Pin SODIMM, 双通道DDR4 2400/2133MHz, 最大32GB

扩展接口

1*全长Mini PCIe带PCIe X1+USB信号带SIM卡槽,支持4G卡无线网络和Wifi/BT无线通讯模块
1*PCIe X16，可支持GTX 1660 Mini显卡，显卡长度小于225mm
1*PCIe X1+2*PCI扩展，支持多种功能模块卡的安装使用

显示

Intel Gen. 9 HD Graphics,HEVC/H265 HW高清编解码，DP最高分辨率4096*2304@60Hz, HDMI最高分辨率3840*2160@30Hz,VGA最高分辨率为1920*1200@60Hz, 支持3独立显示(Intel Q170)

音频

Realtek ALC662VD音频, Audio out和MIC

以太网

1*Intel I211AT+1*Intel I219LM PCIe Gig. Ethernet, 支持Intel iVpro高级技术(Intel Q170)

存储

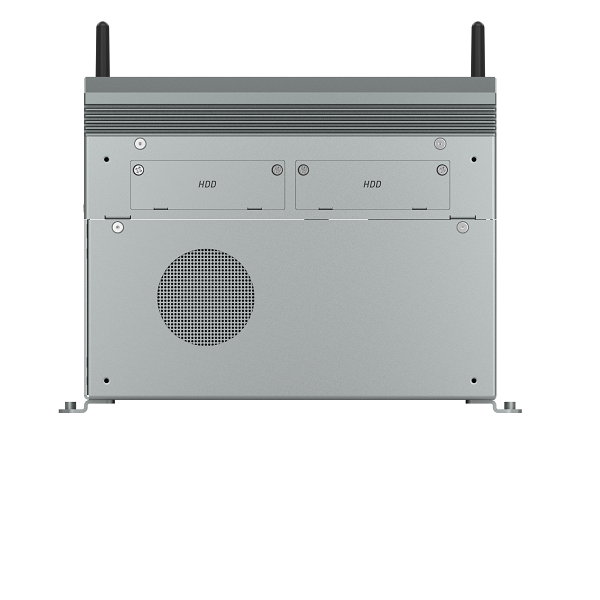

2*2.5" HDD SATA3减震驱动架, 支持RAID0,1(Intel Q170);
1*mSATA全高卡(SATA); 1*M.2 2242 B-key(SATA&USB)

DIO

8位DIO(凤凰端子), TTL信号, 可编程输入输出

I-port

可选1*LPT、USB2.0、16位DIO或1*Mini PCIe功能卡接口, 如串口

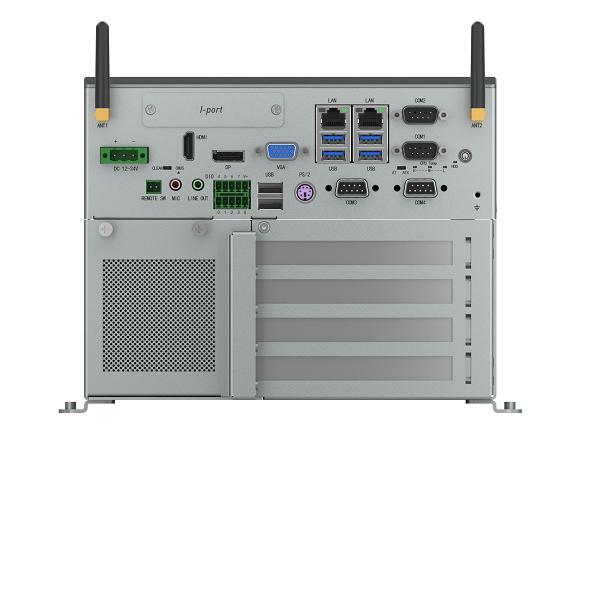

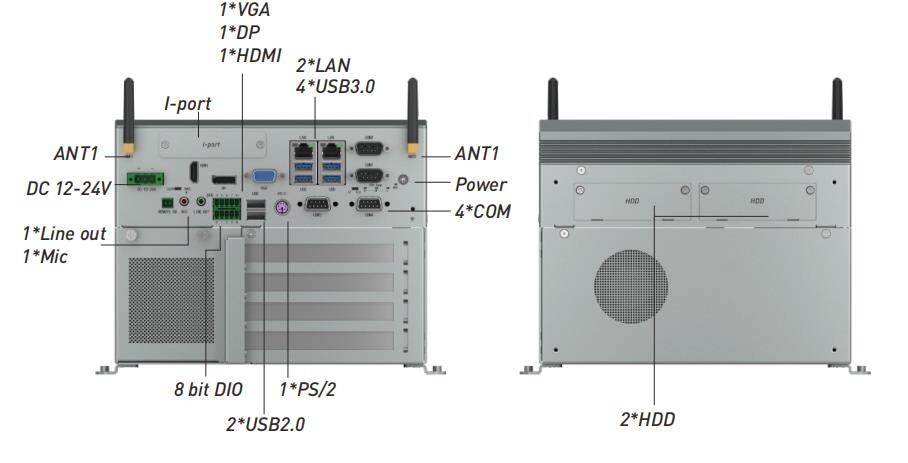

I/O接口

2*RJ45 Gig-LAN(前面板)
4*USB3.0 Type A (前面板); 2*USB2.0 T ype A(前面板); 1*USB2.0(内置)
8位DIO, 1*PS/2 (前面板)；
2*RS232/422/485 DB9 公头(前面板), 2*RS232 DB9公头(前面板)
1*Audio-out和1*MIC 3.5音频接口(前面板)
1*HDMI +1*DP+1*VGA(前面板)

指示灯

1*电源指示灯, 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温）

控制开关

1*电源开关, 1*2pin端子, 远程开关信号, 1*AT/ATX选择开关, 1*Clear CMOS开关

电源要求

DC 12~24V输入, 3-pin端子接口(前面板), 功耗: 19V/3.62A(I7-6700T CPU, 4GB DDR4, 1TB HDD)

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

Windows 7, Windows 10, Linux Fedora Ubuntu

构造

铝矩型材散热外壳，SGCC箱体

颜色

银灰色

安装方式

桌面式安装, 壁挂式安装

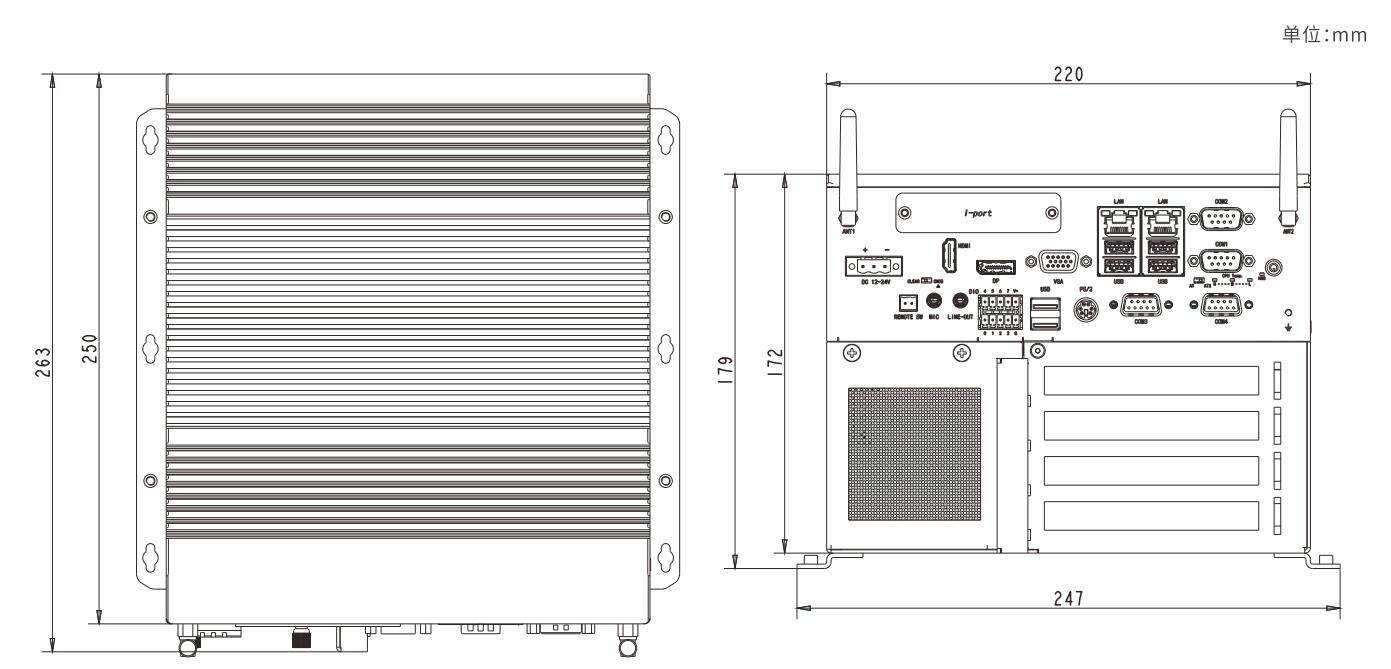

尺寸

(W*H*D)：220*250*172mm

净重

5.58kg

工作温度

-20～65℃, 宽温SSD,空气流动
-10～55°C, 常温HDD, 空气流动

存储温度

-40°C~85°C

存储湿度

10~90%@40°C, 无冷凝

振动

5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD)

冲击

50g峰值加速度(持续11ms)(SSD);25g峰值加速度(持续11ms)(HDD）

EMC/认证

CE/FCC Class B
