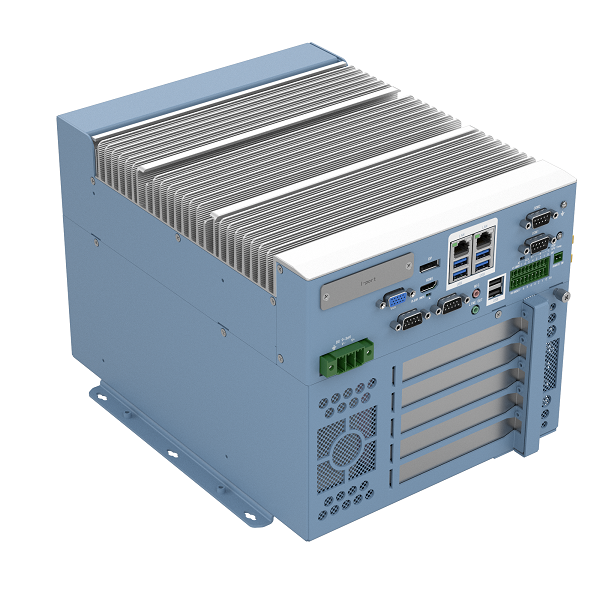

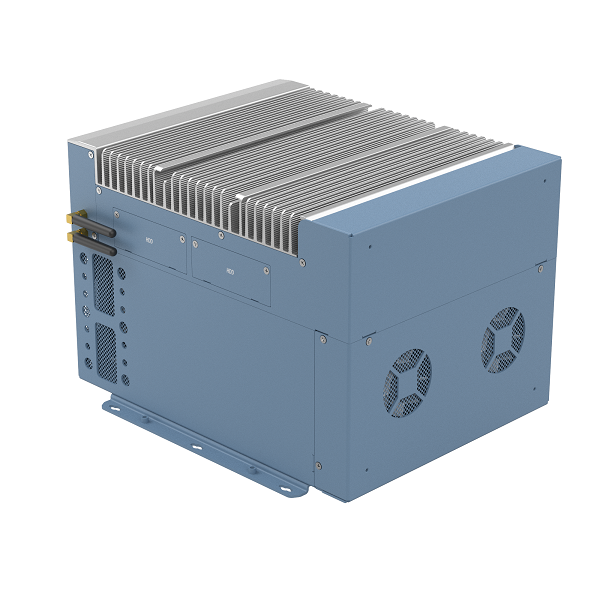

JY-IPC-KM7921

CPU+PCH

Intel® Alder lake-S 12th Gen Core™ i9/i7/i5/i3/Pentium/Celeron LGA1700 CPU，Intel® H610 PCH

系统内存

2*262-Pin SODIMM，双通道DDR5 4800MHz，最大64GB

扩展接口

1*PCIe X16(X16信号 form CPU) gen5.0和1*PCIe X4(X2信号from PCH) gen3.0, 可插最高功耗150W显卡或AI
加速卡（卡长度小于250mm）或其他功能卡（卡长度小于280mm); 2*32bit标准PCI槽
1*全长Mini-PCIe，带PCIeX1和USB2.0信号带SIM槽，可扩展4G LTE模块或PCIe信号的功能模块

Graphics

Intel® UHD Graphics, Supports DirectX 12, OpenGL 4.5，OpenCL 3.0，DP最高分辨率7680*4320@60Hz,
HDMI最高分辨率4096*2160@60Hz，VGA最高分辨率1920*1200@60Hz，三显示接口，支持三独立显示

音频

Realtek ALC897音频，1*Line out和1*MIC高保真音频，支持5.1声道

以太网

1*Intel I226V 2.5G 千兆网，PCIe X1足额带宽，10M/100M/1000M/2.5Gbps自适应，支持WOL
1*Intel I219LM 千兆网，PCIe X1足额带宽，10M/100M/1000Mbps自适应，支持WOL

存储

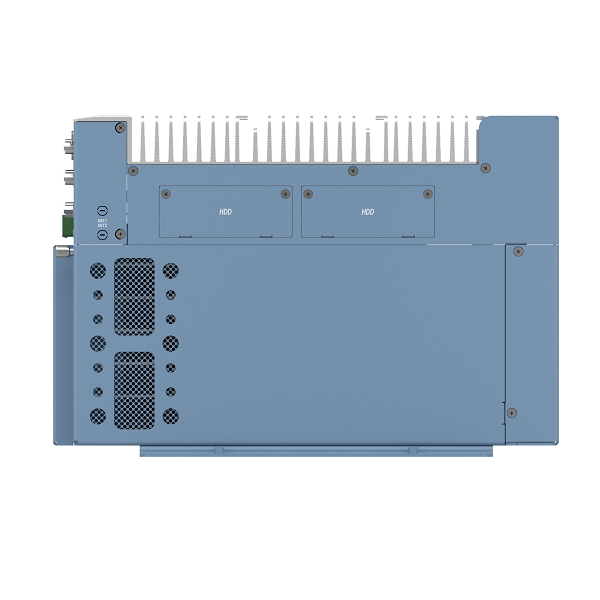

2*2.5”SATA3易插拔硬盘架，大容量15mm厚度HDD，最高支持6Gbps的传输速度
1*全长mSATA，带SATA3.0信号，最高支持6Gbps的传输速度

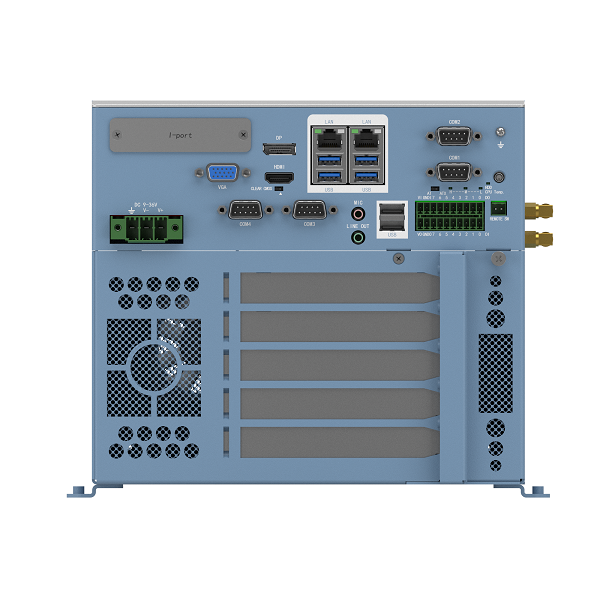

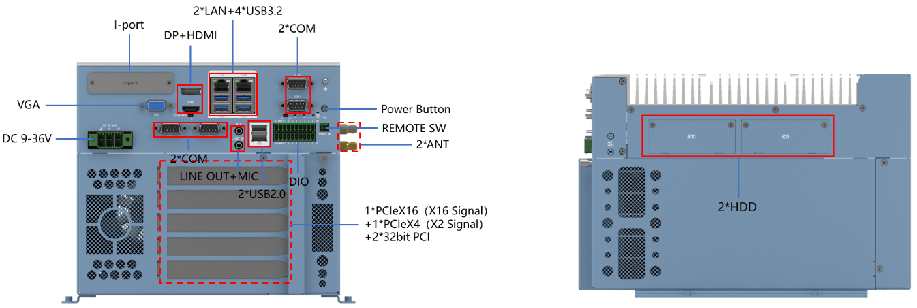

I/O接口

2*RJ45 Gig-LAN；2*USB3.2 gen2.0 Type A, 10Gbps传输速度；2*USB3.2 gen1.0 Type A, 5Gbps传输速度;
2*USB2.0 Type A，2*USB2.0 插针(内置)；2*RS232/422/485通过BIOS设置(DB9 male) , 2*RS232(DB9 male);
16位隔离DIO（2*10pin凤凰插头）和16位非隔离DIO(内置2*10杜邦插针);
1*VGA+1*DP+1*HDMI; 1*Line out+1*Mic (3.5mm phone jack); 内置1*SM Bus和1*F_Audio插针；

I-port接口

支持内置16bit DIO、USB2.0或者Mini PCIe等扩充接口引出

DIO

16位隔离DIO，8位DI为2.5KV光电隔离，支持PNP和NPN模式选换；8位DO为2.5KV光隔达林顿输出，单路驱动电流可达200mA

指示灯

1*Power LED(Power按键上), 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温）

控制开关

1* Power按键 w/LED, 2-pin凤凰端子远程开关，AT-ATX拨码开关，Clear Cmos拨码开关

电源要求

DC IN 9-36V, 3-pin 7.62间距凤凰端子座，带短路，过压和过流保护
TDP : TBD

安全

可选支持TPM2.0

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

Windows11，Windows 10 IoT Enterprise (64-bit), Windows Server 2019, Ubuntu, SUSE, Redhat Enterprise,
Wind River Linux，Yocto Project (64-bit)，Wind River VxWorks 7

构造

铝矩型材散热外壳，SGCC箱体

颜色

鸽蓝色+白铝灰色

安装方式

桌面式安装

尺寸

(L*W*H)：256.68*312.7*210.9mm

净重

TBD

工作温度

-20～60℃, 宽温SSD, 空气流动
-10～55°C, 常温HDD, 空气流动

存储温度

-40°C~85°C

存储湿度

10~95%@40°C, 无冷凝

振动

5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD)

冲击

50g峰值加速度(持续11ms)(SSD);25g峰值加速度(持续11ms)(HDD）

EMC/认证

CE/FCC Class A
