JY-IPC-KM3202

CPU

第六代Intel Skylake-U Celeron 3855U; Core-U: I3-6100U ; I5-6200U; I7-6500U
第七代Intel Kabylake-U Celeron 3865U; Core-U: I3-7100U ; I5-7200U; I7-7500U

系统内存

2*260-Pin SODIMM, 双通道DDR4 2133MHz, 最大32GB

扩展接口

1*全长Mini PCIe带PCIe X1+USB信号及SIM卡槽; 1*M.2 2242 B-key带PCIe+USB信号及SIM卡槽，支持双
4G卡无线网络和Wifi/BT无线通讯模块

显示

CPU集成Intel Gen. 9th HD Graphics, HEVC/H265 HW高清编解码，HDMI最高分辨率3840*2160@30Hz,
DP最高分辨率4096*2304@60Hz

音频

Realtek ALC662VD高清音频, 支持5.1声道

以太网

2*Intel I211AT(可选I210AT) PCIe Gig. Ethernet, 10/100/1000Mbps自适应; 1*Intel I219 LM支持iVpro技术
4*Intel I211AT(可选I210AT) PCIe千兆网, 全带宽POE, 单路TDP 15.4W供电输出

存储

1/2*2.5" 减震驱动架, 贴合到底板加强散热 , SATA3 6.0Gbps HDD/SDD; 1*mSATA全高卡,支持AHCI模式

DIO

8位TTL信号可编程输入输出; 8位2.5KV光隔离输入(H:5-24V, L:0-1.5V), 8位2.5KV光隔离输出(100mA),

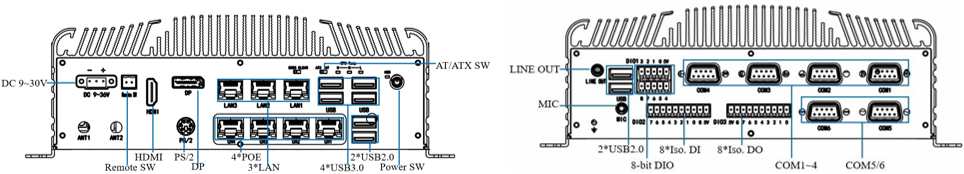

I/O接口

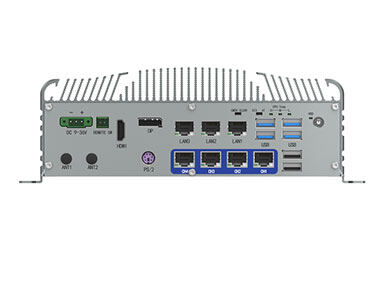

3*RJ45 w/ LED Gig-LAN (前面板), 4*RJ45 w/LED POE Gig-LAN(前面板)，
4*USB3.0 Type A (前面板), 2*USB2.0 Type A(前面板) ,2*USB2.0 Type A(后面板) ,1*USB2.0 Type A内置

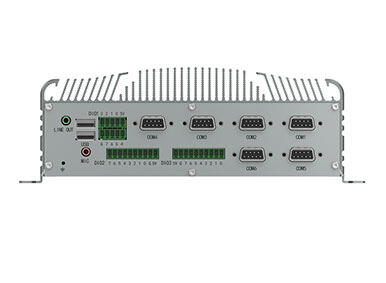

2*5pin凤凰端子(8位DIO后面板); 1*10pin凤凰端子(8位隔离DI后面板), 1*10pin凤凰端子(8位隔离DO后面板)
2*RS232/422/485 DB9 公头(后面板), 4*RS232 DB9 公头(后面板); 1*6pin S端子PS2键盘鼠标接口(前面板)
1*Audio-out 3.5mm音频接口(后面板) 和1*MIC 3.5mm音频接口(后面板)
1*HDMI 立式type A(前面板)和1*DP type A(前面板)

指示灯

1*电源指示灯, 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为警告, Yellow为高温, Green为常温）

控制开关

1*电源开关(前面板), 1*2pin端子开关信号(后面板), 1*AT/ATX选择开关(前面板)

电源要求

DC IN 9~30V, 3pin端子(前面板), 带反接、短路、过压和过流保护, TDP: 12V/2.31A(I5-7200U 8GB)

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

Windows 7, Windows 10, Linux FedoraUbuntu

构造

铝矩型材散热外壳，SGCC前后烤漆面板底盖

颜色

银灰色

安装方式

桌面式安装

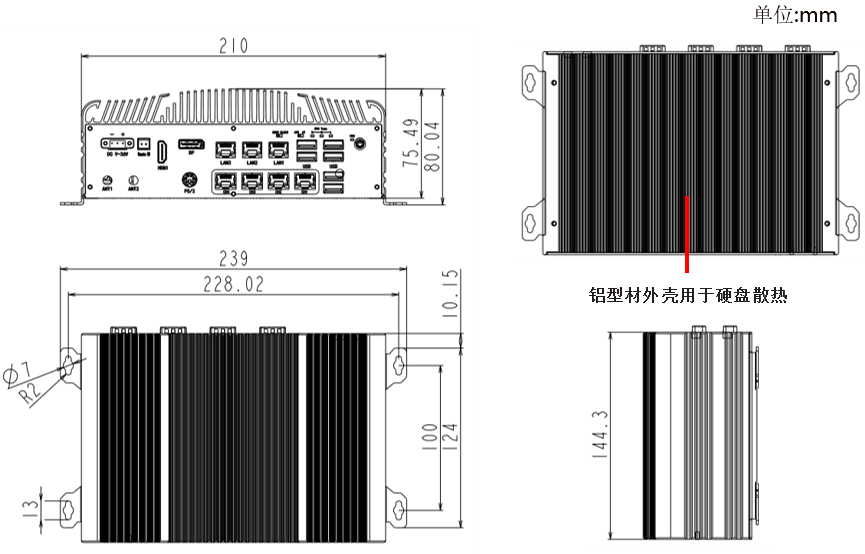

尺寸

(W*H*D)：210*144.3*75.5mm

净重

2.2kg

工作温度

-20°C～70°C – 无风扇，宽温SSD, 有空气流动；
-10°C～50°C – 无风扇，常温HDD, 有空气流动;

存储温度

-40°C~85°C

存储湿度

10~90%@40°C, 无冷凝

振动

5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD)

冲击

50g峰值加速度(持续11ms)(SSD);20g峰值加速度(持续11ms)(HDD）

认证/EMC

CE/FCC Class A
