JY-IPC-SIU3550

CPU

Intel Coffee lake-H Core I3/I5/I7或Xeon CPU, 最高8核16线程，TDP 25W或45W

芯片组

Intel CM246高性能芯片组

系统内存

双通道 DDR4，板载8GB+ 1*SODIMM，最大40GB， Xeon 和Core I3 CPU支持ECC

扩展接口

第7和第8刀卡槽：带1*PCIeX8(PCIe Gen3来自CPU)+1*USB3.1+1*USB2.0于P1和P2内, 1*G-LAN于P6内；
第6刀卡槽：带1*PCIeX4+1*USB3.1+1*USB2.0于P1连接器内, 1*G-LAN于P6连接器内；
第5刀卡槽：带1*PCIeX4+1*USB3.1+1*USB2.0于P1连接器内；
第3和第4卡槽刀卡槽：带1*PCIeX1+SATA3.0+1*USB2.0于P1连接器内；
第1和第2刀卡槽：带1*SATA3.0+1*USB2.0于P1连接器内；
第9刀卡槽为系统槽：2*PCIeX8+2*PCIeX4+2*PCIeX1+4*USB3.1+4*SATA3.0+8*usb2.0+3*G-LAN按
CPCI-S.0 R2.0标准规范，分配到P1、P2、P3、P4、P5和MP6连接器。

图形和显示

Intel UHD Graphics, Supports DirectX11.1, OpenGL 5.0 OpenCL 2.1
DP最高分辨率4096*2304@60Hz, HDMI最高分辨率4096*2160@24Hz，支持双独立显示

音频

NC

以太网

1*Intel I210AT(IT)和1*Intel I219LM PCIe Gig. Ethernet, 2*RJ45 w/LED连接器, 3U刀卡主板海岸线
2*Intel I210AT(IT) PCIe Gig. Ethernet, 2*M12 w/LED连接器, 3U刀卡主板的二层卡海岸线
3*Intel I210AT(IT) PCIe Gig. Ethernet w/LED信号，通过二层卡P6各自分配到第6/7/8槽的P6连接器

存储

1*全长mSATA于3U刀卡主板的二层卡上，通过3U刀卡槽可选最高 4*2.5" SATA bay, 支持RAID0/1/5/10

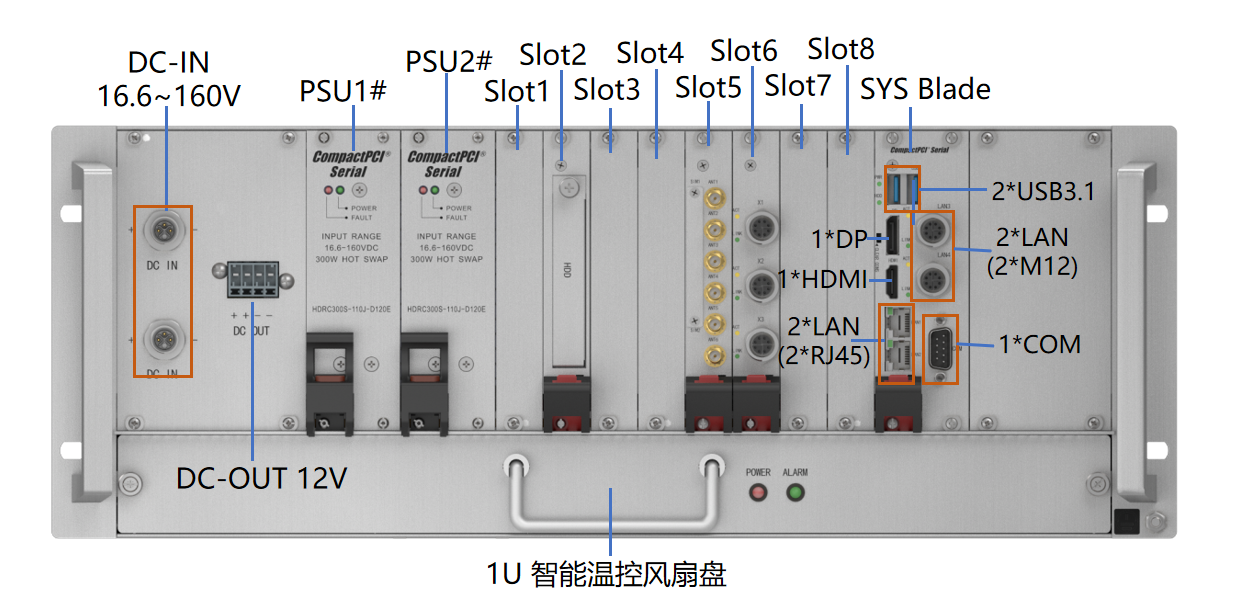

I/O接口

4*Gig-LAN (2*M12 X-coded+2*RJ45 w/LED置于主板8HP), 3*Gig-LAN分别置于第6/7/8槽的P6连接器
2*USB3.1 (Type A置于主板8HP); 4*USB3.1信号分别置于第5/6/7/8槽的P1连接器；
8*USB2.0 信号分别置于第1/2/3/4/5/6/7/8槽的P1连接器；
1*DP+1*HDMI置于主板8HP；1*RS232/RS485 DB9置于主板8HP

指示灯

1*电源指示灯, 1*硬盘指示灯, 4*网络连接状态指示灯（ACT/LINK），指示灯都在主板8HP面板上

控制开关

AT Power模式来电自启动； 1*Clear CMOS 开关

电源要求

标配单铁标隔离电源超宽压16.6-160V DC输入, 4-pin M12 插座，可选1+1双冗余电源；TDP: TBD

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

Windows 10/11 Enterprise & IOT Enterprise, Ubuntu, SUSE, Redhat Enterprise , VxWorks

构造和颜色

铝合金组合模具件，导电氧化工艺；颜色：银灰色

散热

主动式风冷散热，3*12025双滚珠风扇，自下而上直线型风道，电阻传感探头，智能转速控制

安装方式

桌面式安装和上架式安装

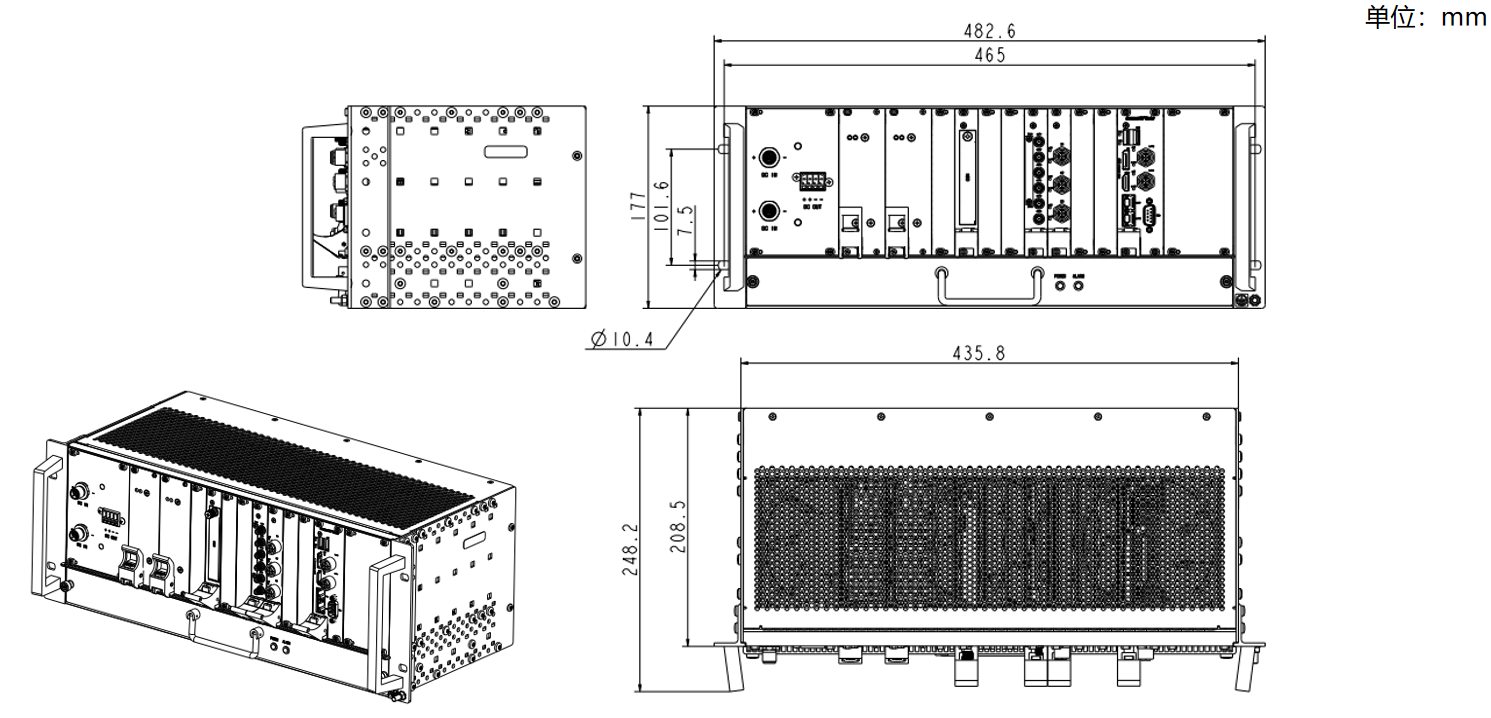

尺寸

(W*H*D)：435.8*208.5*177.0mm(不带安装件），482.6*248.2*177.0mm(带上架安装件）

净重

TBD

工作温度

EN50155 QT3: -25～70℃(25W CPU); QT1: -25～55℃(45W CPU)

存储温度

-40°C~85°C

存储湿度

10~95%@40°C, 无冷凝

振动

MIL-STD-810G, EN50155：2021

冲击

MIL-STD-810G, EN50155：2021

EMC/认证

EN50155: 2021, CE/FCC Class A
