JY-IPC-SIU1350

CPU

Intel® Skylake/Kabylake-U Corei3/i5/i7 系列CPU

系统内存

2-Ch DDR4, 支持到2133MHzMHz, 1通道板载4G+1*SODIMM up to 16G, 最大20G

以太网

2*Intel® I210AT PCIe Gig. Ethernet, 10/100/1000Mbps 自适应, M12 X-Coded连接器

显示

Intel® Gen. 9 HD Graphics，支持3显示
DP最高分辨率4096*2160@60Hz
Smart Display最高分辨率1920*1200@60Hz
VGA最高分辨率为1920*1200@60Hz

存储

1*2.5寸SSD/HDD SATA 盘位; 1*mSATA全高卡(SATA+USB);

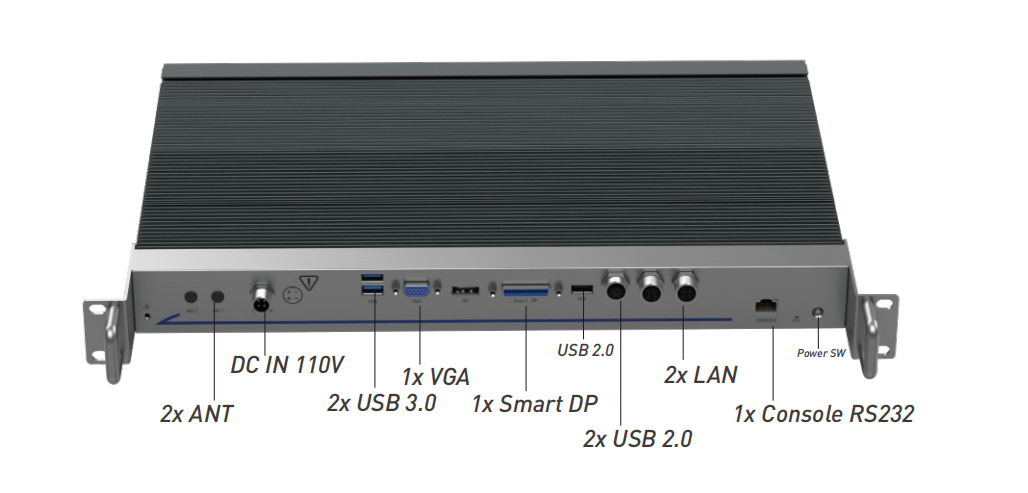

I/O接口

2*Gig-LAN (M12 X-Coded)
2*USB3.0 Type A, 2*USB2.0 (M12 A-Coded), 1*USB2.0 Type A
1* RS232（RJ45）
1*VGA + 1*DP + Smart Display

扩展接口

2*Mini PCIe带PCIe X1+USB信号, 带双SIM卡槽, 支持双4G/LTE/GSM/Wifi/BT/GPS
1*Mini PCIe带SATA+USB信号，可做mSATA
1*Mini PCIe带PCIe X1+USB信号

AI芯片

MLU220T-MXM AI加速，AI加速算力16TOPS（INT8）

指示灯

1*电源指示灯, 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温）

控制开关

1*电源开关, 1*远程开关信号(2-pin 端子), 1*AT/ATX开关, 1*Clear CMOS 开关

安全

Infineon TPM2.0

电源要求

DC 110V (43V~160V宽压）input, 4-pin connector(M12), TDP: TBD)

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

Linux, Windows 7(SKL-U支持32位和64位，KBL-U支持64位）和Windows 10 64位(Windows不支持MLU220)

构造

铝矩型材散热外壳，不锈钢拉丝箱体

颜色

银灰色

安装方式

上架安装

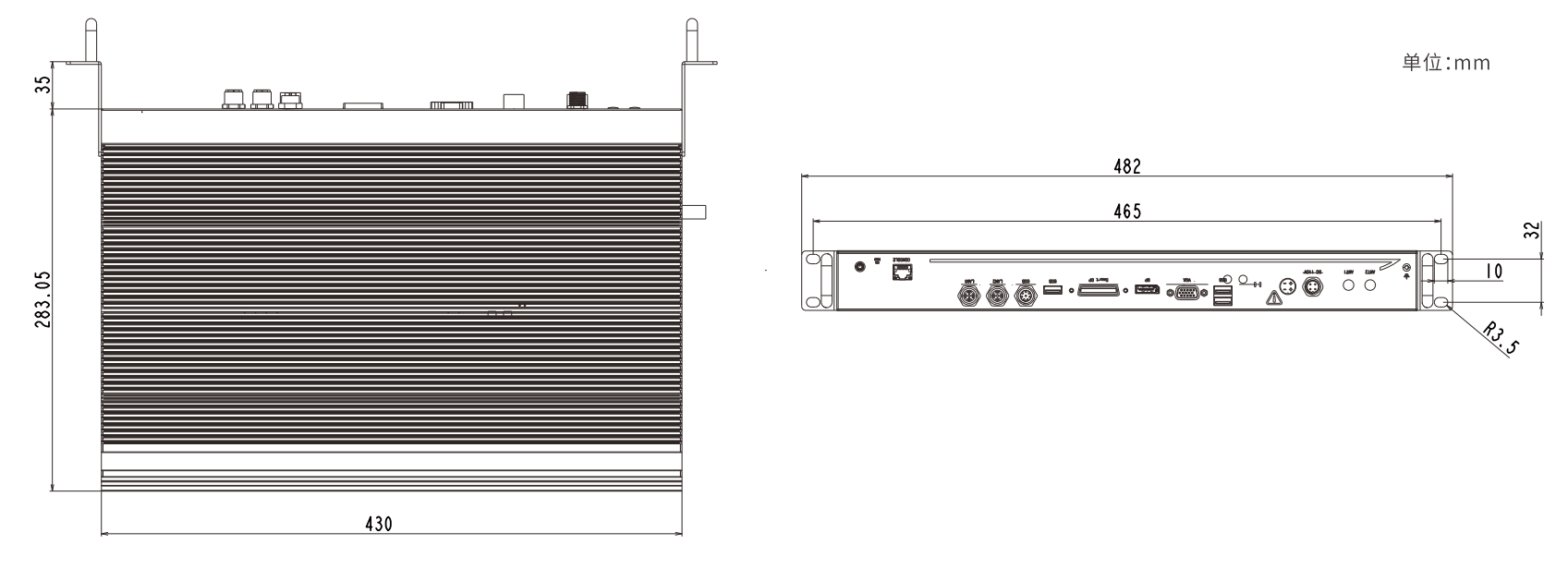

尺寸

(W*H*D)：430*283.05*44.5mm

净重

TBD

工作温度

EN50155 TX: -40～70℃

存储温度

-40°C~85°C

存储湿度

10~90%@40°C, 无冷凝

振动

MIL-STD-810G, EN50155

冲击

MIL-STD-810G, EN50155

EMC/认证

EN50155: 2017 & E-Mark & CE & FCC Class A
