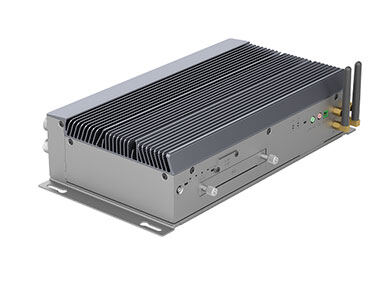

JY-IPC-SI3250

CPU

Intel® Skylake/Kabylake-U CPU

系统内存

DDR4, 2133MHz, 1通道板载4/8GB+1*SODIMM, 最大16GB

扩展接口

2*Mini PCIe带PCIe X1+USB信号, 带双SIM卡槽, 支持双4G LTE/Wifi/BT/GPS
1*Mini PCIe带SATA+USB信号，可做mSATA
1*Mini PCIe带PCIe+USB信号，当选择2*CAN时，这个Mini-PCIe槽位被占用

显示

CPU集成Intel Gen. 9 HD Graphics, DP最高分辨率4096*2304@60Hz, Smart Display最高分辨率1920*1200@60Hz, VGA最高分辨率为1920*1200@60Hz, 支持3独立显示

音频

Realtek ALC662VD音频, Audio out和MIC

以太网

6*Intel I210AT PCIe Gig. Ethernet, M12连接器，其中4个带POE功能，802.3af(15.4W)

存储

1*2.5" HDD SATA bay, 1*mSATA全高卡(SATA+USB);

DIO

4-ch input/4-ch output, isolated (DB9), 2.5KV光电隔离输入(H: 5-24V, L: 0-1.5V) , 光电隔离输出(200mA）

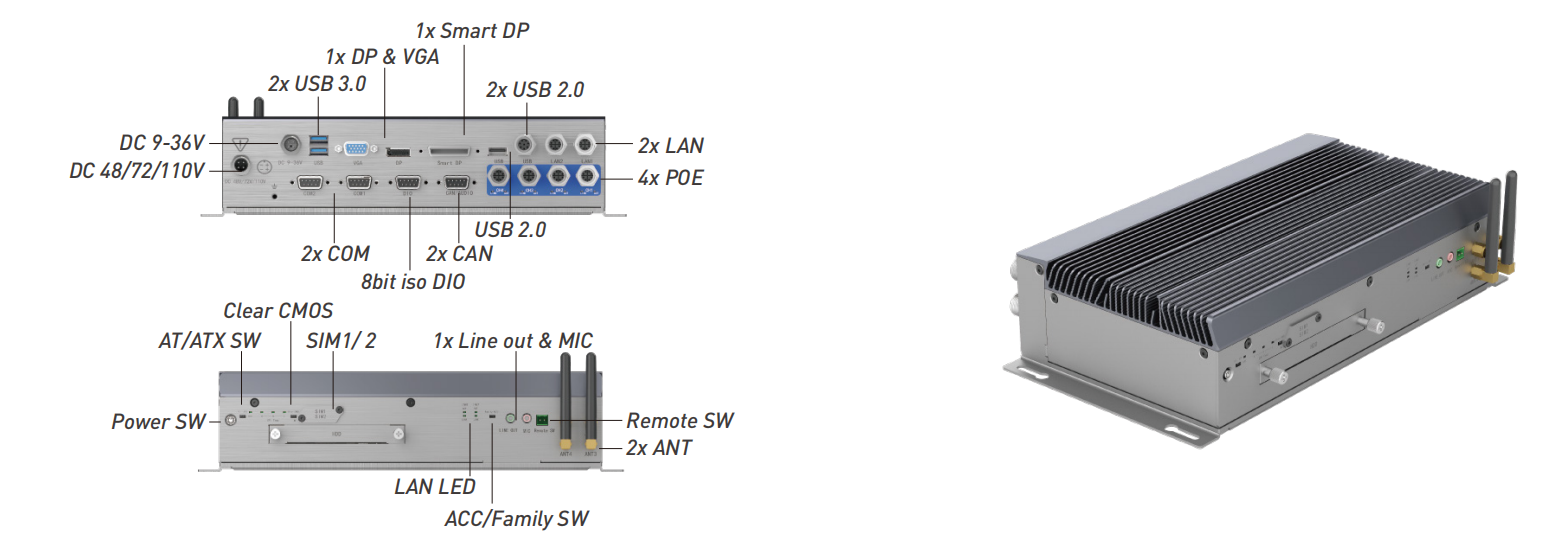

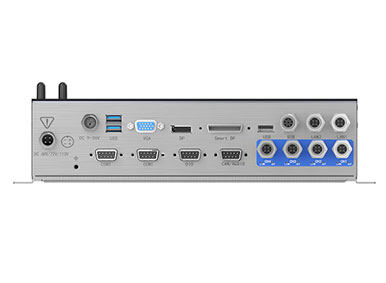

I/O接口

2*Gig-LAN (M12 X-coded连接器), 4*Gig-LAN, with POE 802.3af 15.4W (M12 X-coded连接器)
2*USB3.0 (Type A); 1*USB2.0 (Type A); 2*USB2.0 (M12)
4-ch input/4-ch output, isolated (DB9 公头)，2*SIM 卡槽
1*RS232 isolated (DB9 公头), 1*RS485 isolated (DB9公头), 可选2*CAN 2.0(DB9 公头)
1*Audio-out和1*MIC (3.5mm音频接口)
1*DP+1*VGA+1*Smart Display

指示灯

1*电源指示灯, 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温）
3*网络连接状态指示灯（ACT/LINK）

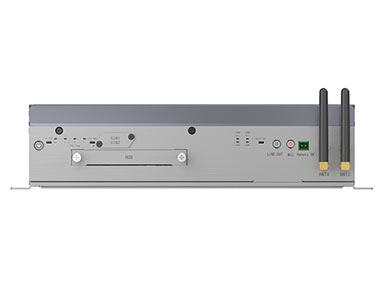

控制开关

1*电源开关, 1*远程开关信号(2-pin 端子), 1*AT/ATX开关, 1*Clear CMOS 开关, 1*ACC/Family 模式选择开关

电源要求

铁标电源模块48V/72V/110V输入, 4-pin端子接口(M12)， 功耗: 12V/2.33A(I5-6200U, 8GB)
可选DC 9~36V输入, 5-pin端子接口(M12)

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

Windows 7, Windows 10, Linux Fedora Ubuntu (注: 第七代Intel® Kabylake-U处理器不支持Windows 7)

构造

铝矩型材散热外壳，不锈钢拉丝箱体

颜色

银灰色

安装方式

桌面式安装

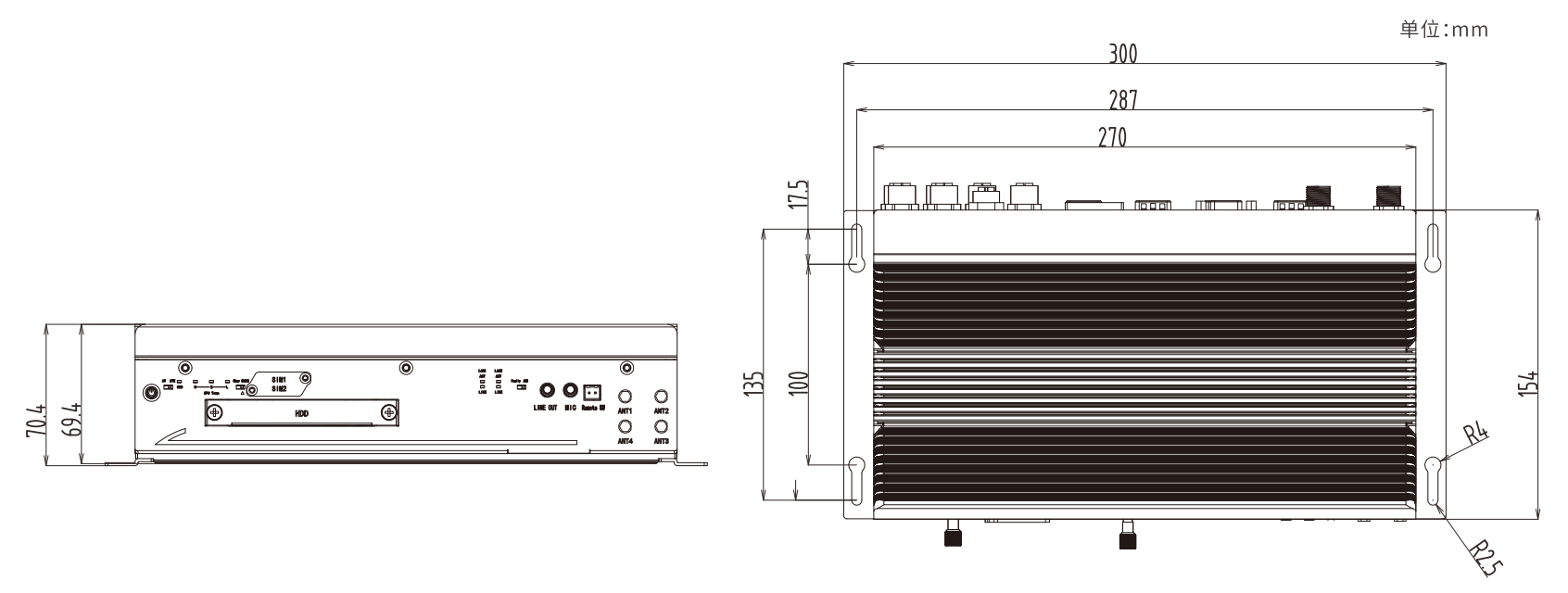

尺寸

(W*H*D)：270*154*64.5mm

净重

3.2Kg

工作温度

EN50155 TX: -40～70℃

存储温度

-40°C~85°C

存储湿度

10~90%@40°C, 无冷凝

振动

MIL-STD-810G, EN50155

冲击

MIL-STD-810G, EN50155

EMC/认证

EN50155, E-Mark, CE/FCC ClassB
