JY-PPC-K1950C/R

CPU

Intel® Tigerlake U Core I3/I5/I7 CPU，ULT SoC, TDP 15W

芯片组

Intel® CPU SoC MCP

系统内存

1*DDR4 3200 MHz SODIMM, 最大支持 32GB

BIOS

AMI EFI BIOS, 128Mbit SPI flash memory

存储

1*2.5'' SATA HDD 盘, 支持 SATA3.0 6Gbps HDD/SSD; 1*mSATA

显 示

19.0寸1280*1024@60Hz TFT LCD, 1*HDMI可用于扩展显示
Intel UHD Graphics 或 锐炬® Xᵉ Graphics , Supports Intel DL boost深度学习加强技术，
DirectX12.1, OpenGL 4.6 OpenCL 3.0, HDMI最高分辨率4096*2304@60Hz

扩展

1*Mini PCIe(PCIe&USB信号), 支持PCIe或者USB信号的功能模块；
1*M.2 B-Key Type 3042/3052 带SIM卡槽，支持4G LTE/5G NR；
可选1个PCIeX4槽（X4 signal）或1个32位PCI槽扩展

音频

Realtek ALC897音频，支持5.1声道，内置2*3W 功放喇叭

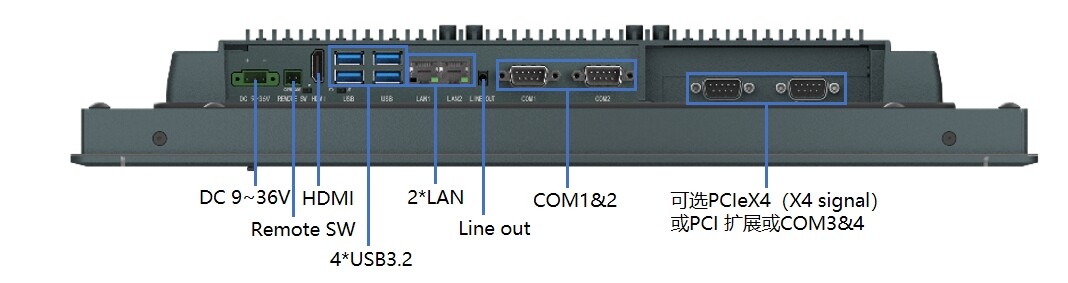

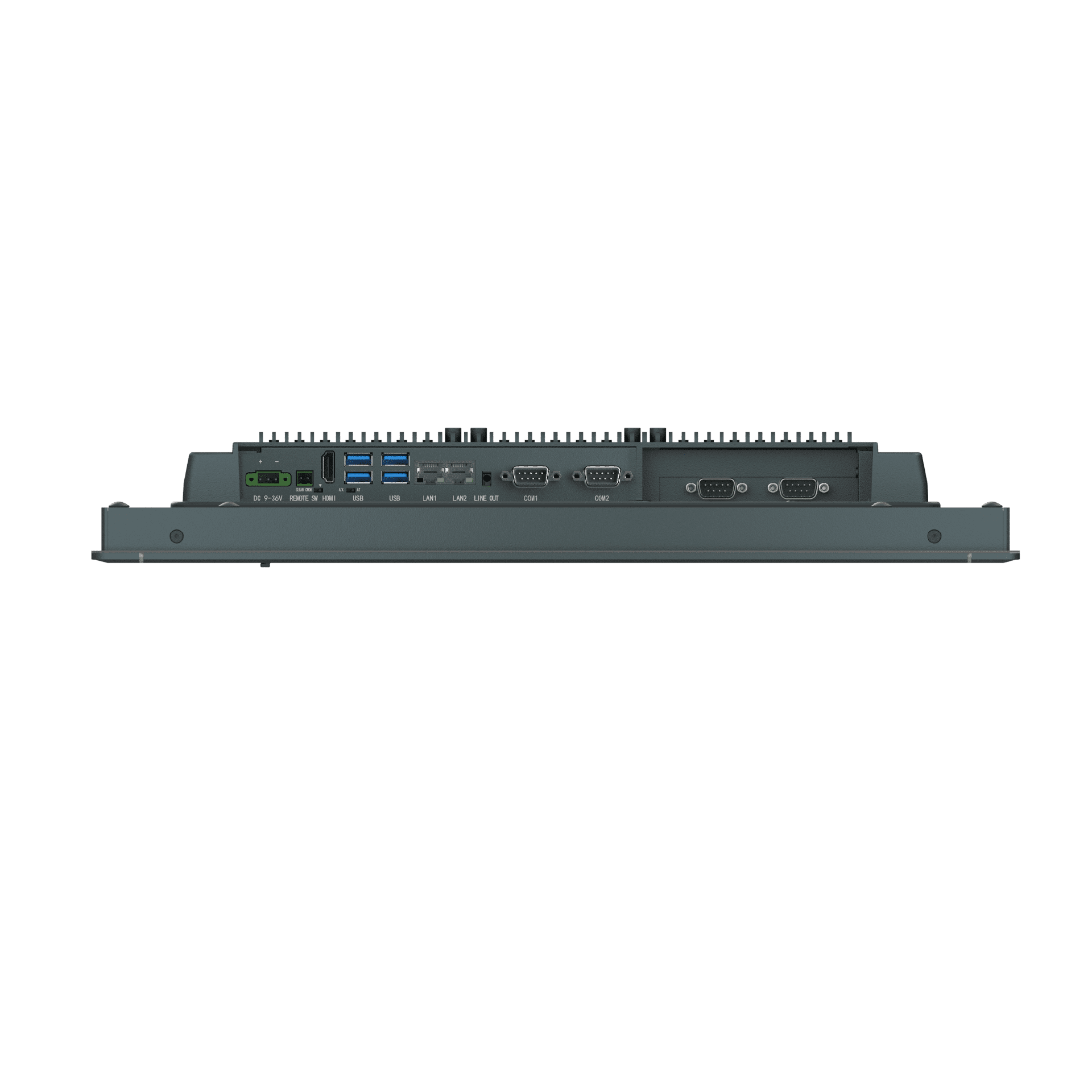

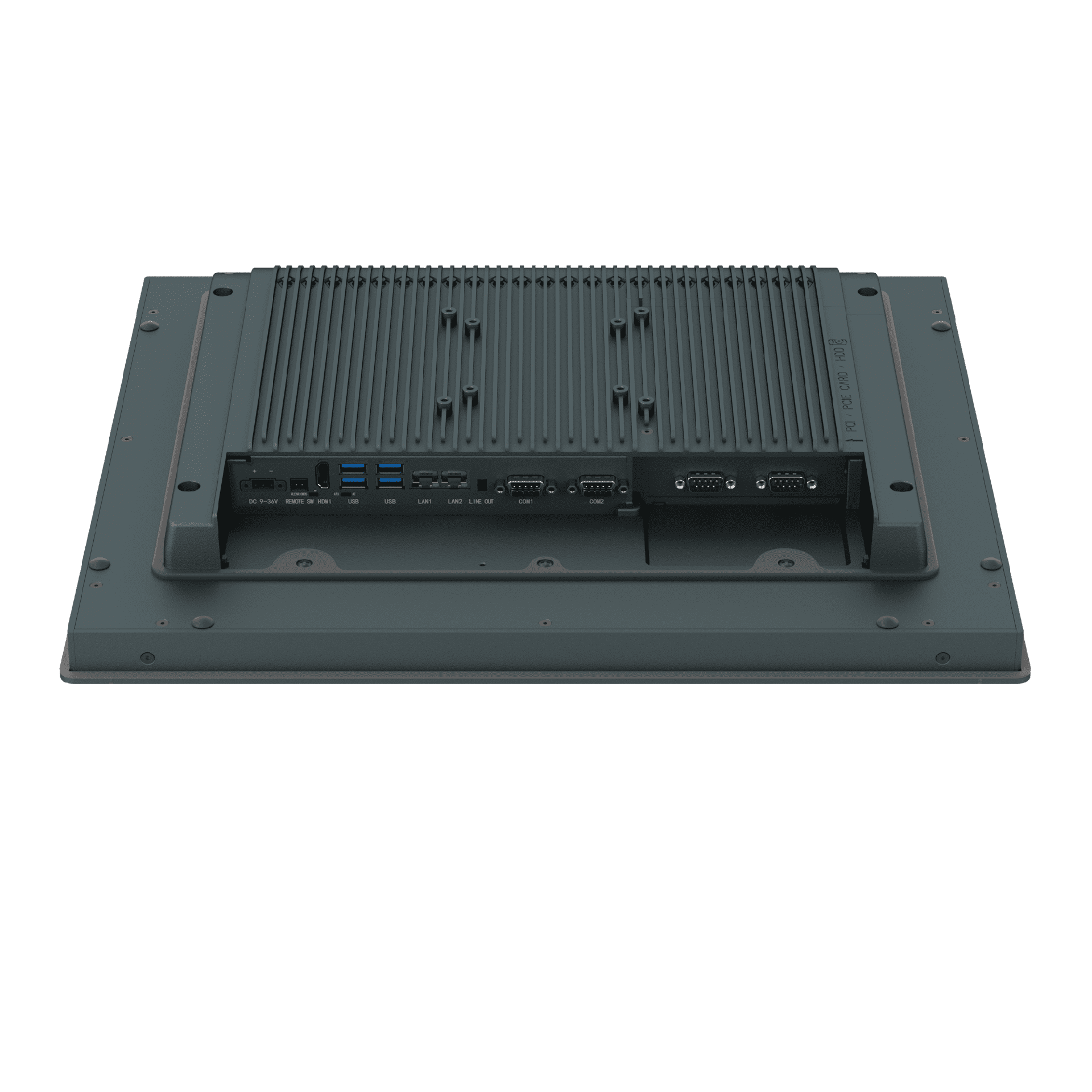

后面板I/O

4*COM: 2*RS232/422/485和2*RS232三线信号(4个串口均为DB9 Male);
1*HDMI; 1*Line out; 4*USB3.1 Type A ;
2*RJ45; 1*3pin DC-IN端子插座; 1*Remote SW
1*PCIeX4或1*PCI 扩展槽与COM3和COM4互为选换

前面板I/0

1*USB2.0

LAN

2*Intel I226V PCIe Gig. Ethernet, 10/100/1000Mbps，支持WoL远程唤醒

控制和LED

Power LED, 1*CMOS, 1*AT/ATX, 2-pin端子远程开关

电源要求

DC-IN: 9~36V 宽压输入, 过压过流反接保护，功耗: 11.52W (CPU i7-1165G7, 8G DDR4, 128G SSD)

操作系统

Windows 11*IoT enterprise， Windows 10*IoT enterprise，roid，SUSE，Ubuntu，
Wind River，Red Hat*Enterprise，Wind River VxWorks*7，Yocto

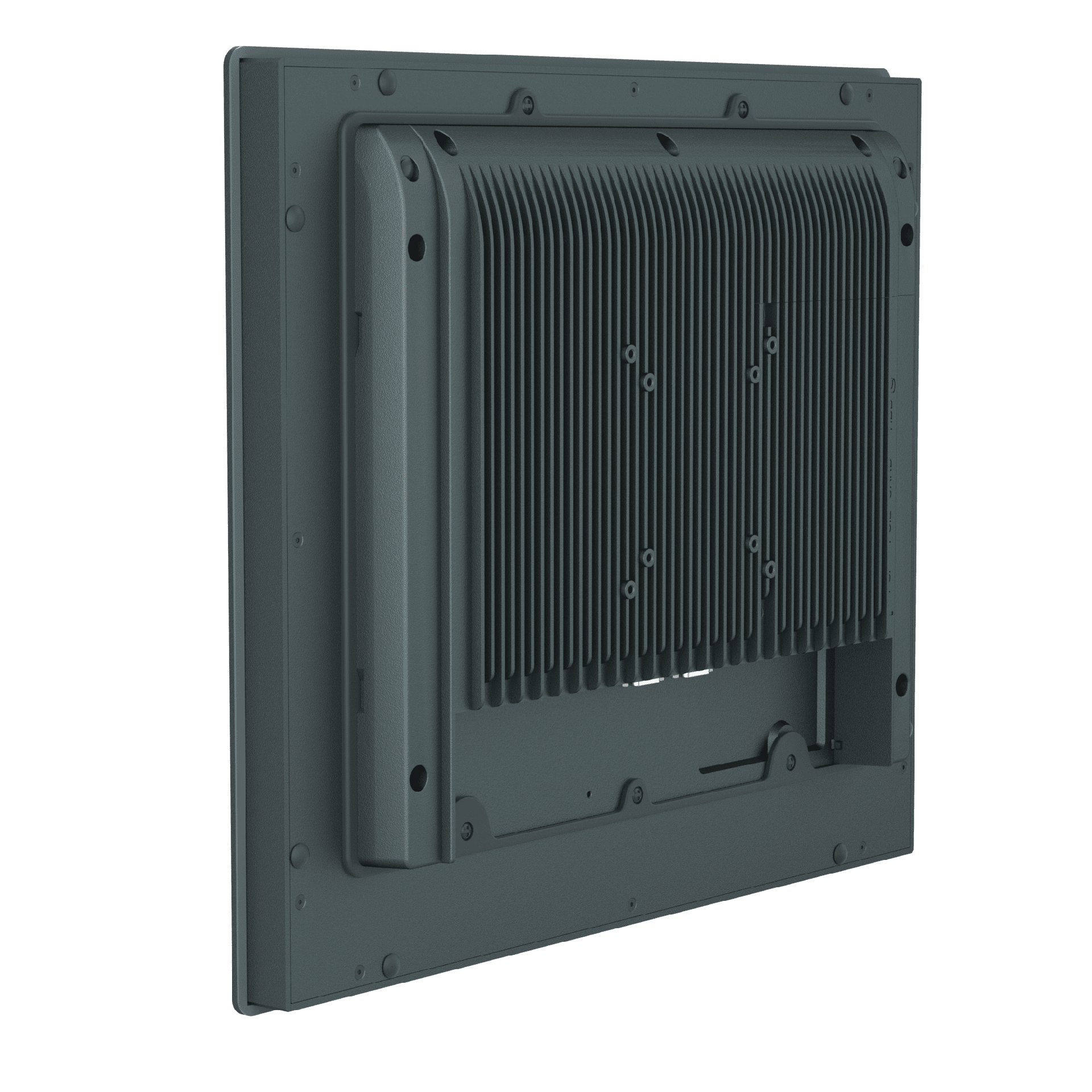

结构设计

铝合金压铸成型，鳍片散热外壳

工作温度

0~50℃ –HDD( –10~55℃ –SSD)，带空气流动

存储温度

-20~60℃

存储湿度

10~95%@40℃,无冷凝

振动

10g峰值加速度(持续11ms),带HDD运行

冲击

1g5~500Hz,带HDD运行

安装方式

面板安装,VE S A 100*100mm和75*75mm，上架式安装

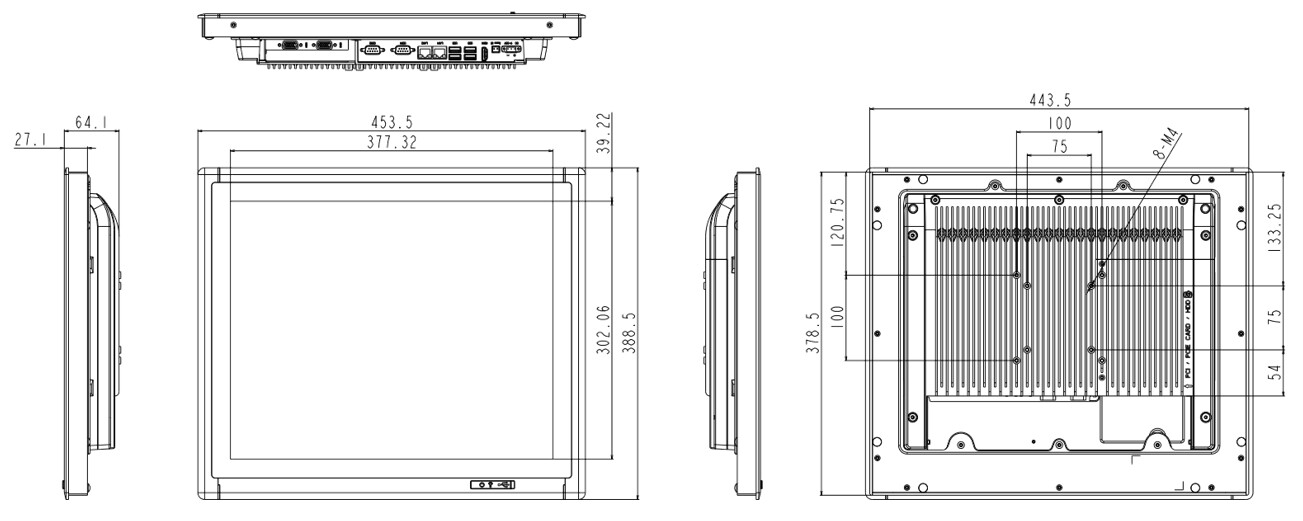

尺寸

(W*H*D):453.5*388.5*64.1mm;面板安装开口(W*H):445.0*380.0mm

净重

6.90KG

EMC

CE,FCC Class A

显示屏类型

19.0'' TFT LED背光

显示屏分辨率

1280*1024@60Hz

色深

16.7M

点阵距

0.294*0.294(mm)

亮度(cd/m2)

350

视觉

85°(左), 85°(右), 85°(上),85°(下)

工作温度

-15~65℃

背光寿命

50000小时

触摸屏类型

投射式电容屏/5线电阻屏

触摸屏表面硬度

≥6H/≥3H

透光度

90%/83%

控制器

USB

功耗

+5V @300mA/+5V @200mA

操作系统

Windows、Linux

点击寿命

3500万次/3000万次
