JY-PPC-K1050C/R

CPU

Intel® Tigerlake U Core I3/I5/I7 CPU，ULT SoC, TDP 15W

芯片组

Intel® CPU SoC MCP

系统内存

1*DDR4 3200 MHz SODIMM, 最大支持 32GB

BIOS

AMI EFI BIOS, 128Mbit SPI flash memory

存储

1*2.5'' SATA HDD 盘, 支持 SATA3.0 6Gbps HDD/SSD, 1*mSATA

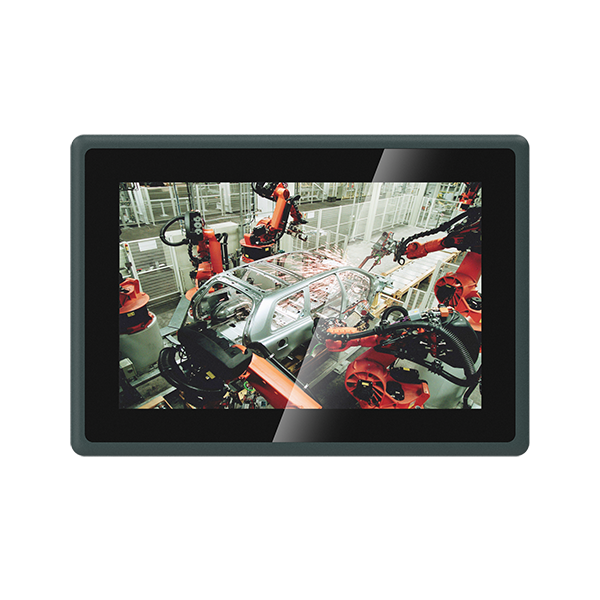

显示

10.1寸1280*800@60Hz  TFT LCD, 1*HDMI可用于扩展显示
Intel UHD Graphics 或 锐炬® Xᵉ Graphics , Supports Intel DL boost深度学习加强技术DirectX12.1, OpenGL 4.6 OpenCL 3.0, HDMI最高分辨率4096*2304@60Hz

扩展

1*Mini PCIe(PCIe&USB信号), 支持PCIe或者USB信号的功能模块
1*M.2 B-Key Type 3042/3052 带SIM卡槽，支持4G LTE/5G NR

音频

Realtek ALC897音频，支持5.1声道，内置2*3W 功放喇叭

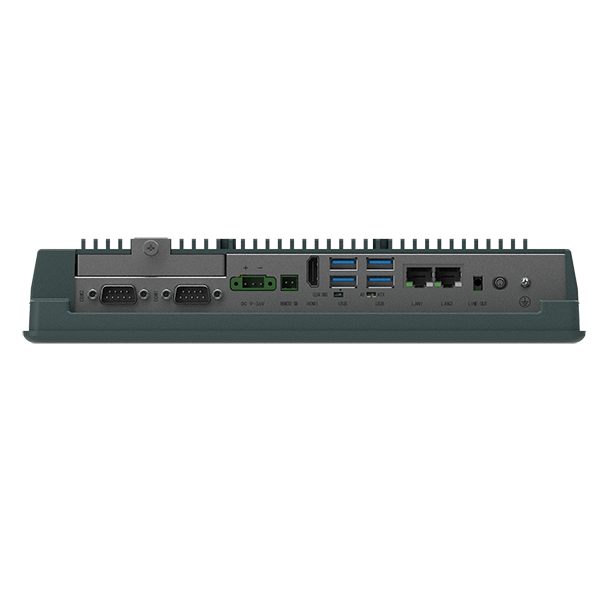

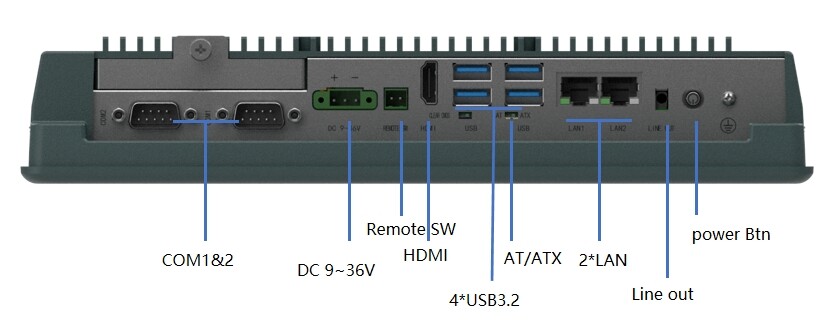

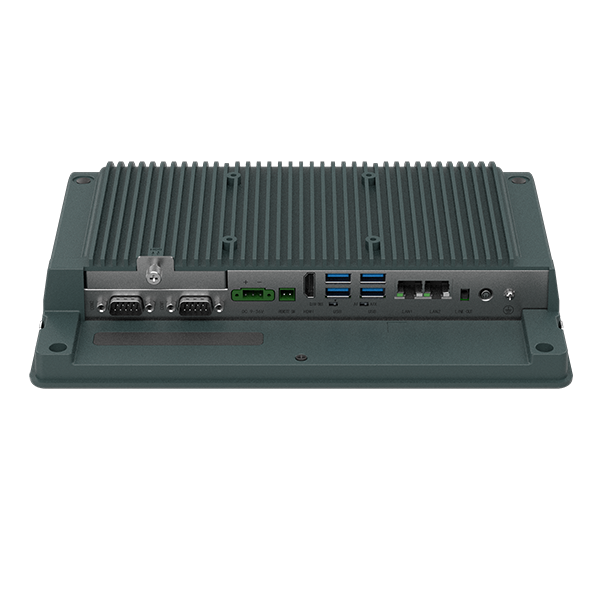

后面板 I/O

2*COM: 2*RS232/422/485
1*HDMI; 1*Line out; 4*USB3.2 Type A
2*RJ45; 1*3pin DC-IN端子插座; 1*Remote SW

前面板

IP65防护等级

LAN

2*Intel I226V PCIe Gig. Ethernet, 10/100/1000Mbps, 支持WoL远程唤醒

控制和LED

Power LED, 1*CMOS, 1*AT/ATX,  2-pin端子远程开关

电源要求

DC-IN: 9~36V 宽压输入, 过压过流反接保护
功耗: 34.56W (CPU  i7-1165G7, 8G DDR4, 128G SSD)

操作系统

Windows 11*IoT enterprise， Windows 10*IoT enterprise，SUSE，Ubuntu，Wind River，Red Hat*Enterprise，Wind River VxWorks*7，Yocto

结构设计

铝合金压铸成型, 鳍片散热外壳

工作温度

0~50℃ –HDD( –10~55℃ –SSD), 带空气流动

存储温度

–20~60℃

存储湿度

10~95%@40，无冷凝

振动

10G峰值加速度(持续11ms)，带HDD运行

冲击

1G 5~500Hz,  带HDD运行

安装方式

面板安装（Cut out: 403*251mm)，VESA 75*75mm和100*100mm

尺寸

(W*H*D):  270*188*51mm

净重

1.85KG

EMC

CE, FCC Class A

LCD

类型

10.1'' LCD背光

分辨率

1280*800@60Hz

色深

16.2M

点阵距

0.17925 *0.17925(mm)

亮度(cd/m2)

400

视角

85°(左), 85°(右), 85°(上), 85°(下)

工作温度

0~50℃

背光寿命

15000小时

Touch

类型

投射式电容屏/5线电阻屏

表面硬度

≥6H/≥3H

透光度

90%/83%

控制器

USB

功耗

+5V @300mA/+5V @200mA

操作系统

Windows/Linux

点击寿命

3500万次/3000万次
