JY-IPC-BR7601-T003

CPU+PCH

Intel® Comet lake 10th-Gen Celeron/Pentium/Core™ i9/i7/i5/i3 CPU，Intel® Q470 PCH

系统内存

2*DDR4 SO-DIMM 槽, 支持到2933MHz, 最大64GB

扩展接口

1*Mini-PCIe Full size , PCIeX1和SATA3信号自动选换, USB2.0+SIM, 支持mSATA或4G LTE
1*M.2 Type 2230 E-key , PCIeX1, USB2.0和CNVio, 支持千兆WiFi6和BT5.0
1* M.2 Type 3052 B-key, PCIeX1, USB2.0+SIM, 支持5G NR兼容4G LTE
1*M.2 Type 2280 M-Key(PCIex4信号), 支持NVME高速存储盘, 或PCIe信号扩展模块
1*MXM3.1, PCIeX16, 支持寒武纪MLU220-MXM AI加速卡
JHCTECH-02 E/IO高速接口规范，2个PCIeX4信号, 2*USB3.0, 2*USB2.0, 160pin抗震高速信号欧规接口

Graphics

Intel® UHD Graphics，支持DirectX 12，openGL 4.5，
核显2*HDMI 1.4为双4K超高清显示, 最高分辨率4096 x 2304@24Hz，
核显1*VGA模拟显示最大分辨率1920*1200@60Hz；

音频

可选Realtek ALC芯片, 1*Audio-out和1*MIC高保真音频，支持5.1声道

以太网

3*Intel I226V 2.5G-LAN, 支持iAMT 13.0主动管理，配置Core I5/I7/I9 CPU即支持vPro技术
4*Intel I210AT网络(1个IEEE 802.3bt POE++, 3个IEEE 802.3 af), 10/100/1000Mbps自适应, 单网口为独立PCIe 3.0 X1通道全带宽

存储

2*2.5“ HDD SATA3(支持RAID0,1)，最高可支持大容量双15mm厚度HDD，最高支持 6G bit/秒的传输速度
1*M.2 Type 2280 M-Key(PCIex4信号)，支持NVMe超高速固态存储
1*mSATA(和Mini PCIe互为可选）

DIO

8bit , 均为TTL信号可编程输入输出

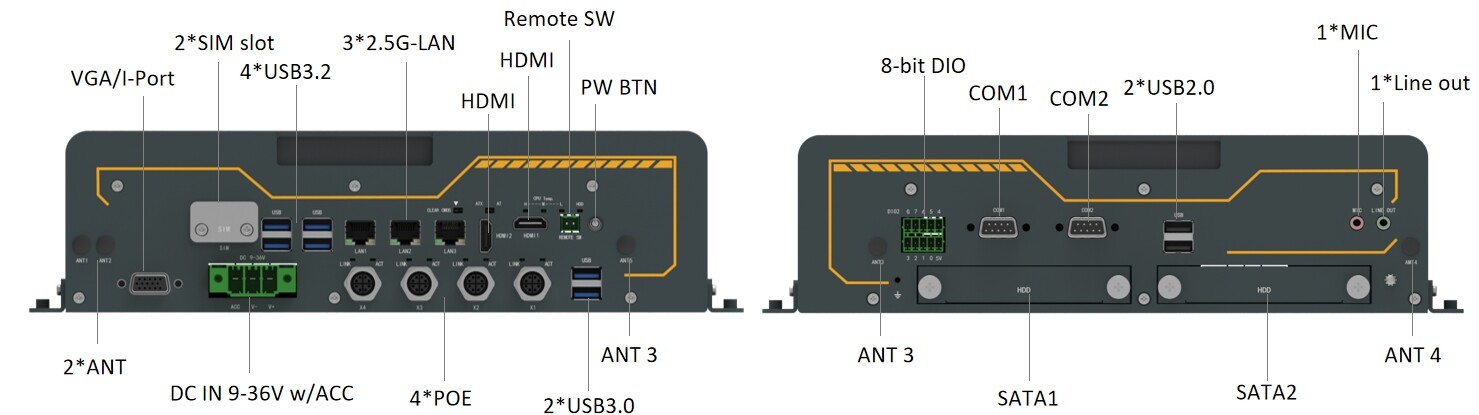

I/O接口

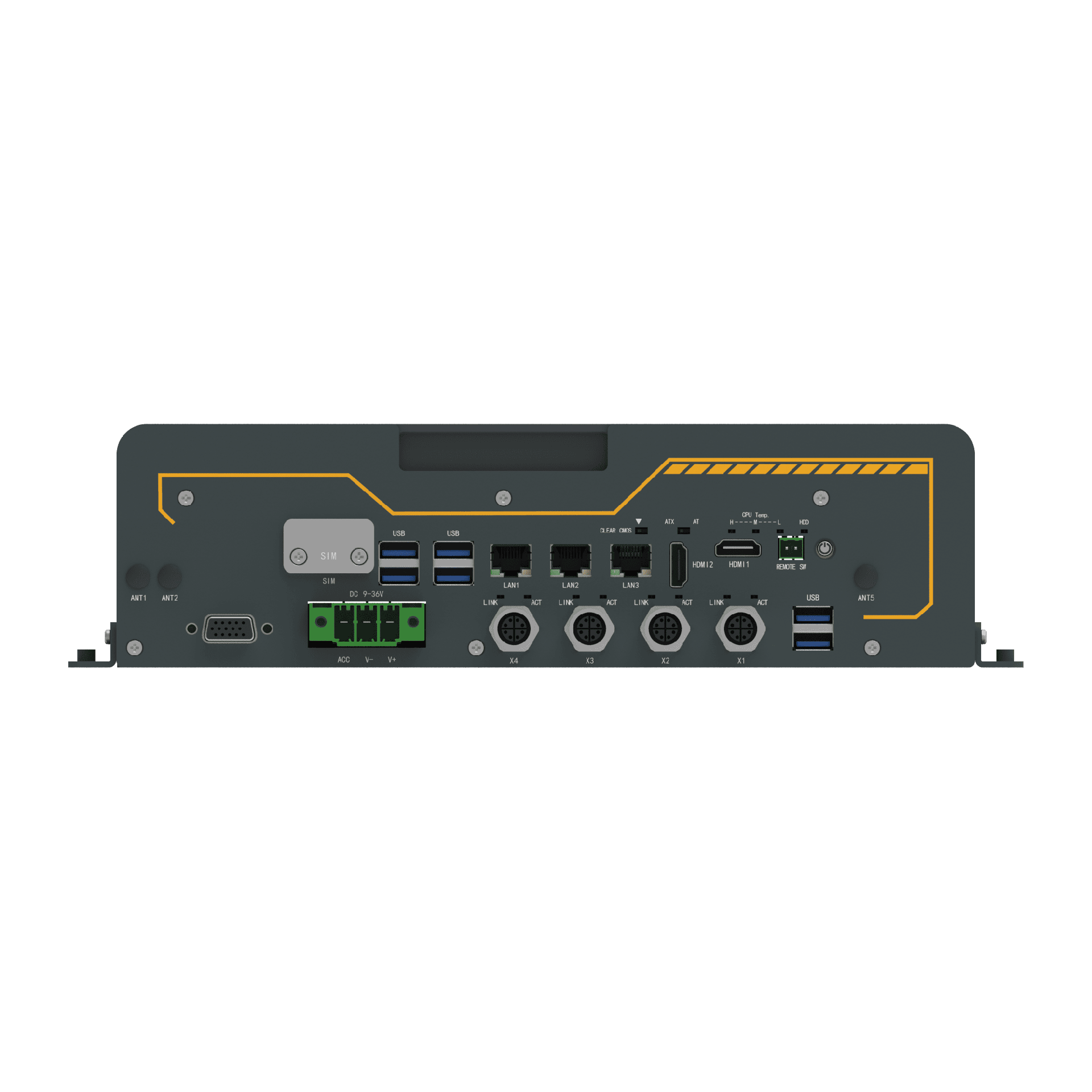

前置接口：3*2.5G-LAN和4*POE Gig-LAN(M12 X-Code)；4*USB3.2(Type A), 最高10G bit/秒的传输速度;
2*USB3.0 (Type A)；CPU核显: 2*HDMI和1*VGA (I-Port位); 1*16-bit DIO (2*10pin凤凰端子); 2*SIM卡槽;

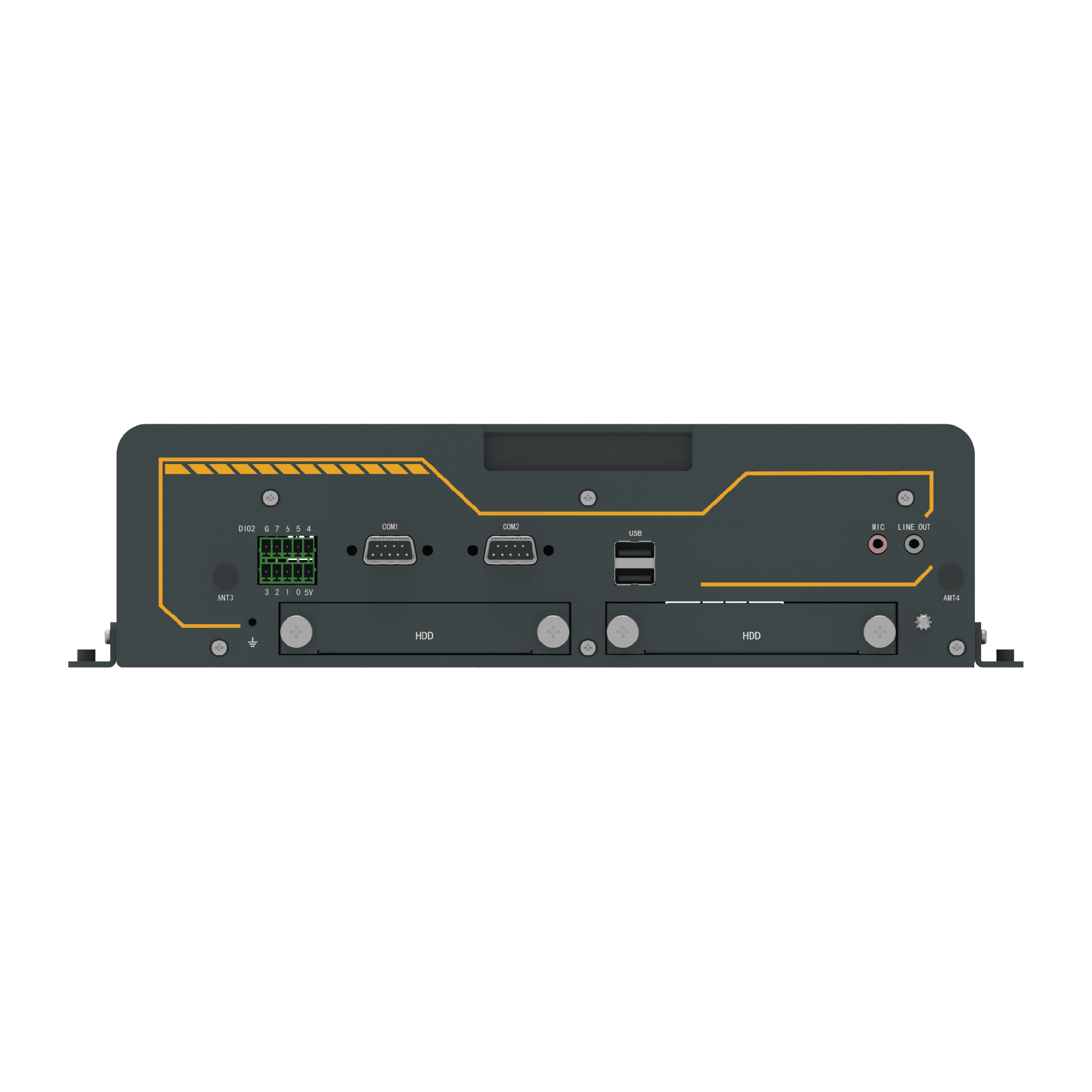

后置接口：2*USB2.0(Type A)；2*RS232/422/485, 可通过BIOS设置模式 (DB9 Male);
1*8-bit DIO (2*5Pin 凤凰端子); 1*Line out+1*Mic (3.5mm phone jack);
内置接口: 2*RS232(2*5杜邦插针); 1*USB2.0(杜邦插针)和1*USB2.0(type A)；1*16-bit DIO(2*10杜邦插针）；
1*Front Audio(2*5杜邦插针)；1*SM Bus(4pin wafer)

I-Port接口

支持内置16-bit DIO、1*USB2.0、1*VGA、1*COM或者M.2/Mini PCIe等扩充功能模块接口引出

指示灯

1*Power LED(Power按键上), 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温）

控制开关

1* Power按键 w/LED, 2-pin凤凰端子远程开关，1*F-panel杜邦插针， AT-ATX拨码开关，Clear Cmos拨码开关

电源要求

DC 9-36V宽压直流, 3-pin 7.62间距凤凰端子座，过压过流反接保护，最大输出功率350W
TDP功耗：24V/2.17A(I3-10100TE CPU, 8G内存)
带ACC延时开关机信号，软件可编程设置延时开机和延时关机时间

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

Windows 10 IoT Enterprise (64-bit), Windows 11, Ubuntu, SUSE, Redhat Enterprise,
Wind River Linux，Yocto Project (64-bit)，Wind River VxWorks 7

构造

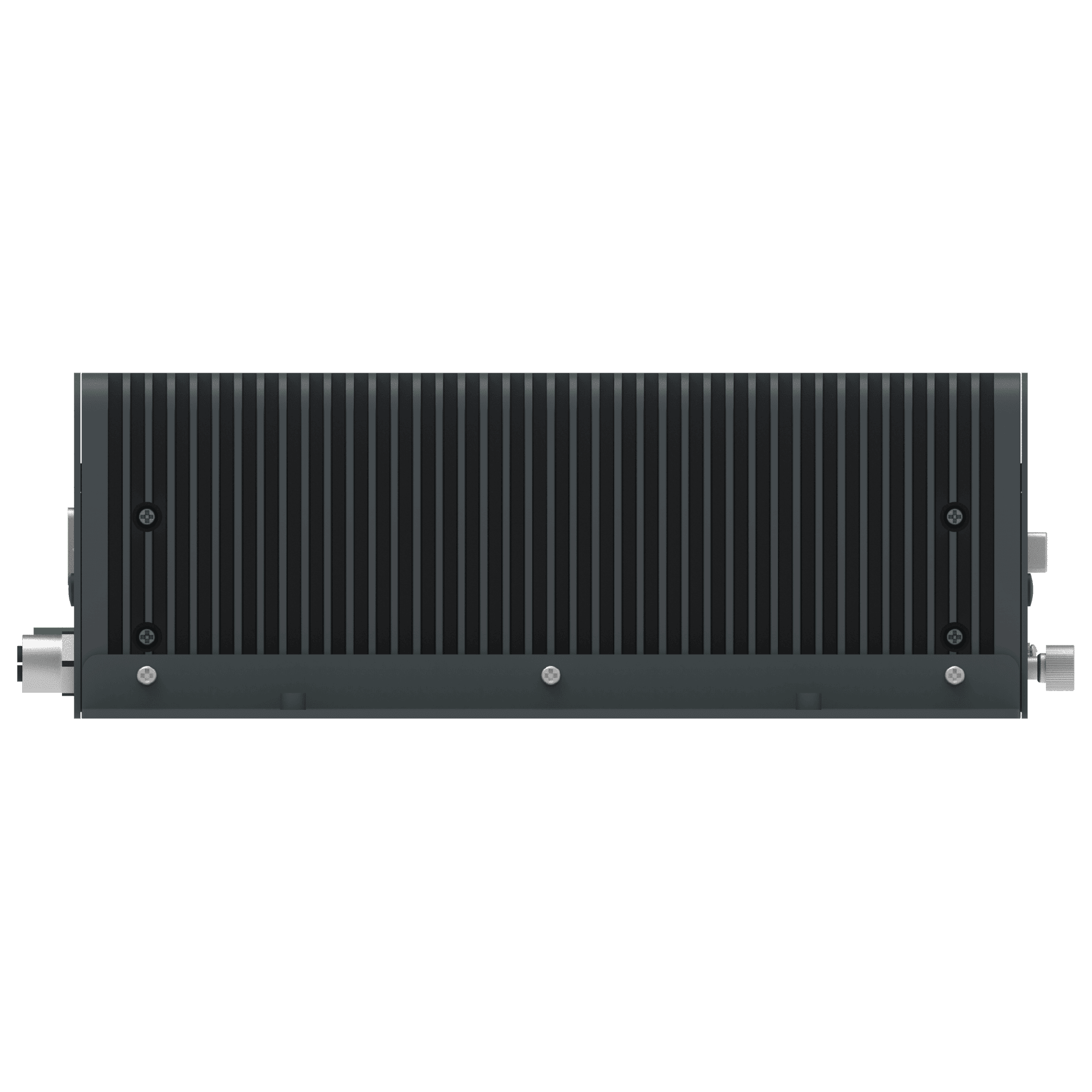

铝矩型材散热外壳，SGCC箱体

颜色

黑色+花岗灰

安装方式

桌面式安装

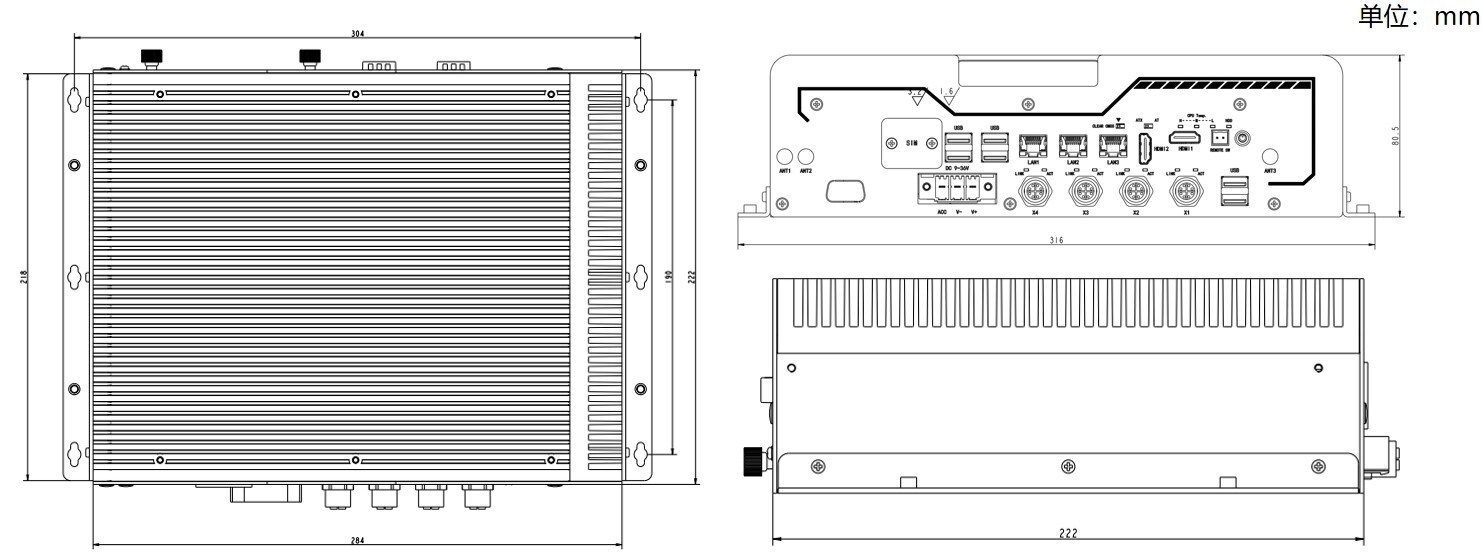

尺寸

(L*W*H)：284*222*80.5mm

净重

6.40kg

工作温度

-20℃～60℃带空气流动

存储温度

-40°C~85°C

存储湿度

10~95%@40°C, 无冷凝

振动

5grms/5~500Hz/随机/工作状态(SSD); 1grms/5~500Hz/随机/工作状态(HDD)

冲击

50g峰值加速度(持续11ms)(SSD); 20g峰值加速度(持续11ms)(HDD）

认证/EMC

CE/FCC Class A
