JY-IPC-BR7720-WP

CPU+PCH

Intel® 12th-Gen Alder lake-S/13th-Gen Raptor lake-S Core™ i9/i7/i5/i3/Pentium/Celeron LGA1700 CPU，Intel® Q670 PCH

系统内存

2*262-Pin SODIMM，双通道DDR5 4800MHz，最大64GB

扩展接口

1*全长Mini PCIe (PCIeX1+USB信号)带SIM卡槽，可扩展4G LTE模块或PCIe信号的功能模块
1*全长Mini PCIe (PCIeX1或SATA信号)，SATA信号和PCIe信号自动侦测功能
1*M.2 B-Key 3052(PCIeX1+USB信号)带SIM卡，支持5G NR模块
1*M.2 2280 M-Key(Gen4, PCIeX4信号, from PCH)，支持NVME高速存储盘, 或PCIe信号功能模块
1*PCIe X16(Gen5.0, X16信号, from CPU), 最高支持450W显卡和AI加速卡（卡长度需小于300mm）
1*PCIe X16 (Gen4.0, X4信号, from PCH) , 支持75W AI加速卡（卡长度需小于300mm）

Graphics

Intel® UHD Graphics, Supports DirectX 12, OpenGL 4.5，OpenCL 3.0，DP最高分辨率7680*4320@60Hz,
HDMI最高分辨率4096*2160@60Hz，VGA最高分辨率1920*1200@60Hz，支持三独立显示

以太网

2*Intel I226V千兆网，PCIeX1足额带宽，10M/100M/1000Mbps自适应;
1*Intel I219LM 千兆网，10M/100M/1000Mbps自适应，支持iAMT 12.0主动管理，配置Core I5/I7/I9 CPU即支持vPro技术

存储

2*2.5”SATA3 易插拔硬盘架, 大容量15mm厚度HDD, 支持Raid0/1；
1*M.2 2280 M-key(Gen4, PCIeX4信号), 支持NVMe 超高速存储；
1*全长Mini PCIe (PCIeX1或SATA信号)，自动侦测支持mSATA

DIO

可选16bit DIO, TTL信号, 可编程输入输出

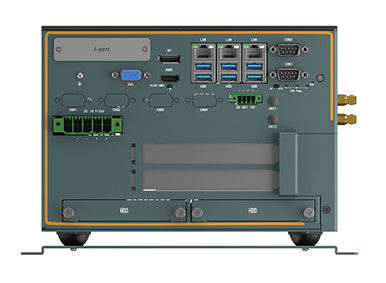

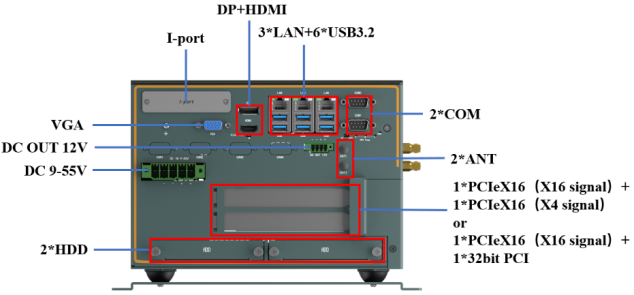

I/O接口

3*RJ45 Gig-LAN；4*USB3.2(gen2.0 10Gbps速度, Type A, )；2*USB3.2(gen1.0 5Gbps速度,Type A);
2*RS232/422/485(模式选换BIOS设置，DB9 male) ;
1*VGA+1*DP+1*HDMI; 2*USB2.0(内置插针); 16位非隔离DIO(2*10杜邦插针); 1*F_Audio内置插针；

I-Port接口

支持内置16bit DIO、USB2.0或者Mini PCIe和M.2功能卡等扩充接口引出

指示灯

1*Power LED(Power按键上), 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温）

控制开关

1* Power按键 w/LED, AT/ATX拨码开关，Clear Cmos拨码开关

电源要求

DC IN 12V, 5-pin 7.62间距凤凰端子座，带短路和过流保护, 最大输出功率1000W
TDP : 12V/9.87A 118.4W（i3-12300 CPU，16GB DDR4，128G SSD）

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

Windows 11，Windows 10 IoT Enterprise 2021 LTSC, Ubuntu, SuSe, Red Hat Enterprise, Wind River Linux,
Wind River VxWorks 7

构造

SGCC箱体，铝矩型材散热外壳，温控风道设计

颜色

花岗灰+黑色

安装方式

桌面式安装，配套减震安装底盘

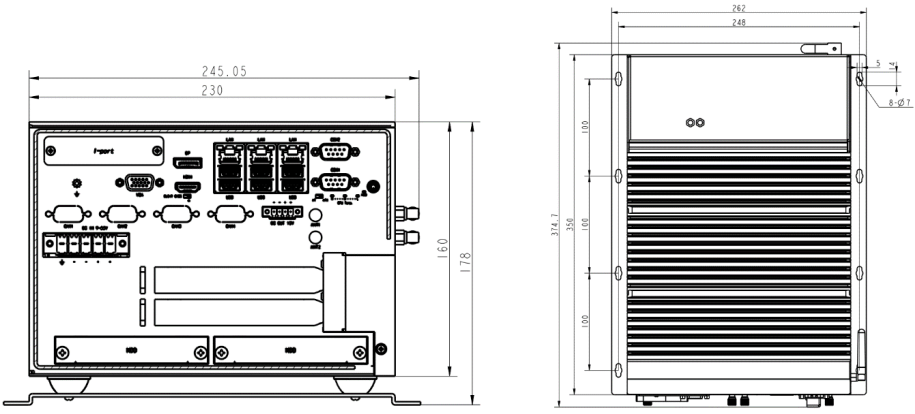

尺寸

(L*W*H)：262*374.7*178 mm

净重

8.65kg

工作温度

-20～60℃(35W CPU), 空气流动

存储温度

-40°C~85°C

存储湿度

10~90%@40°C, 无冷凝

振动

5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD)

冲击

50g峰值加速度(持续11ms)(SSD);20g峰值加速度(持续11ms)(HDD）

认证/EMC

CE/FCC Class A
