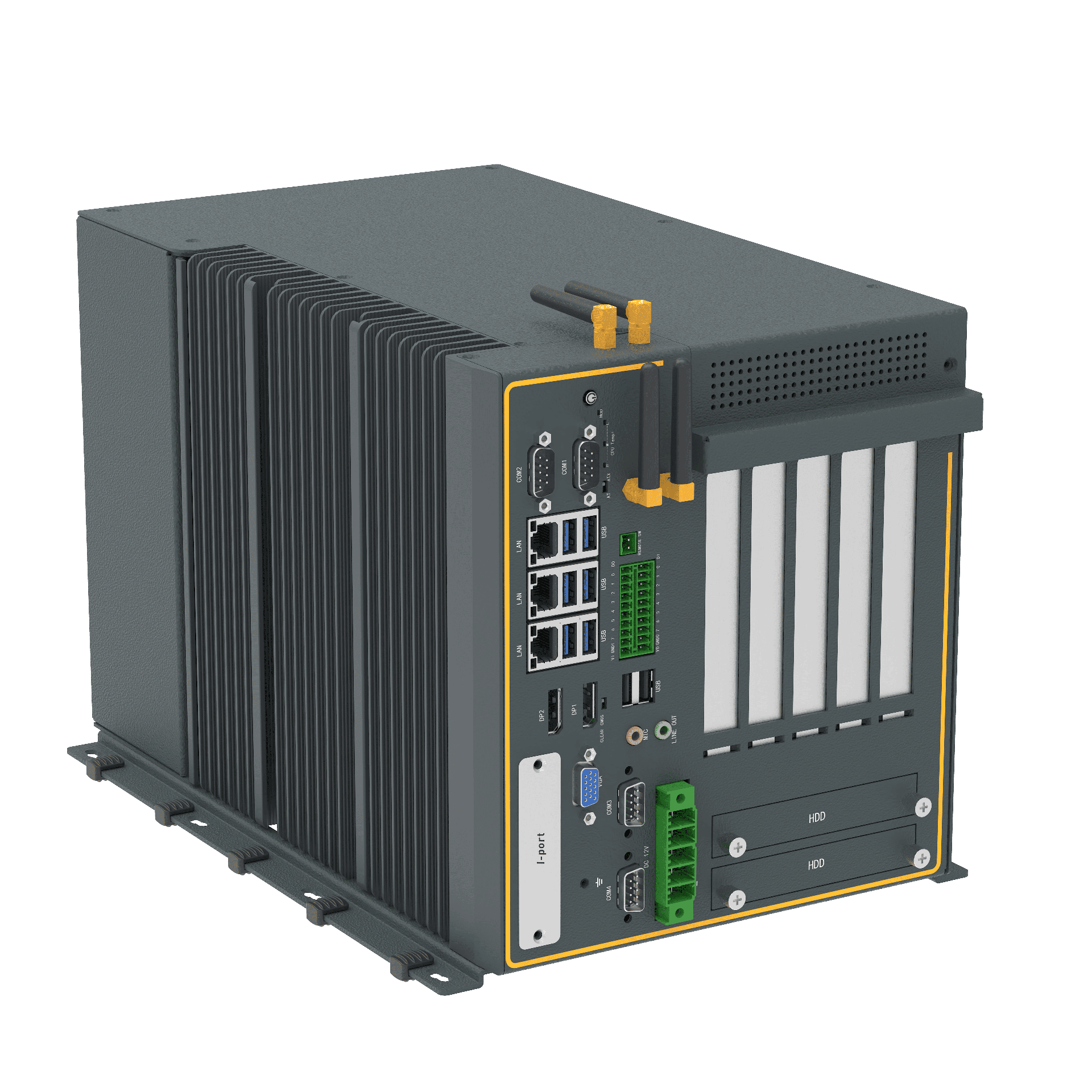

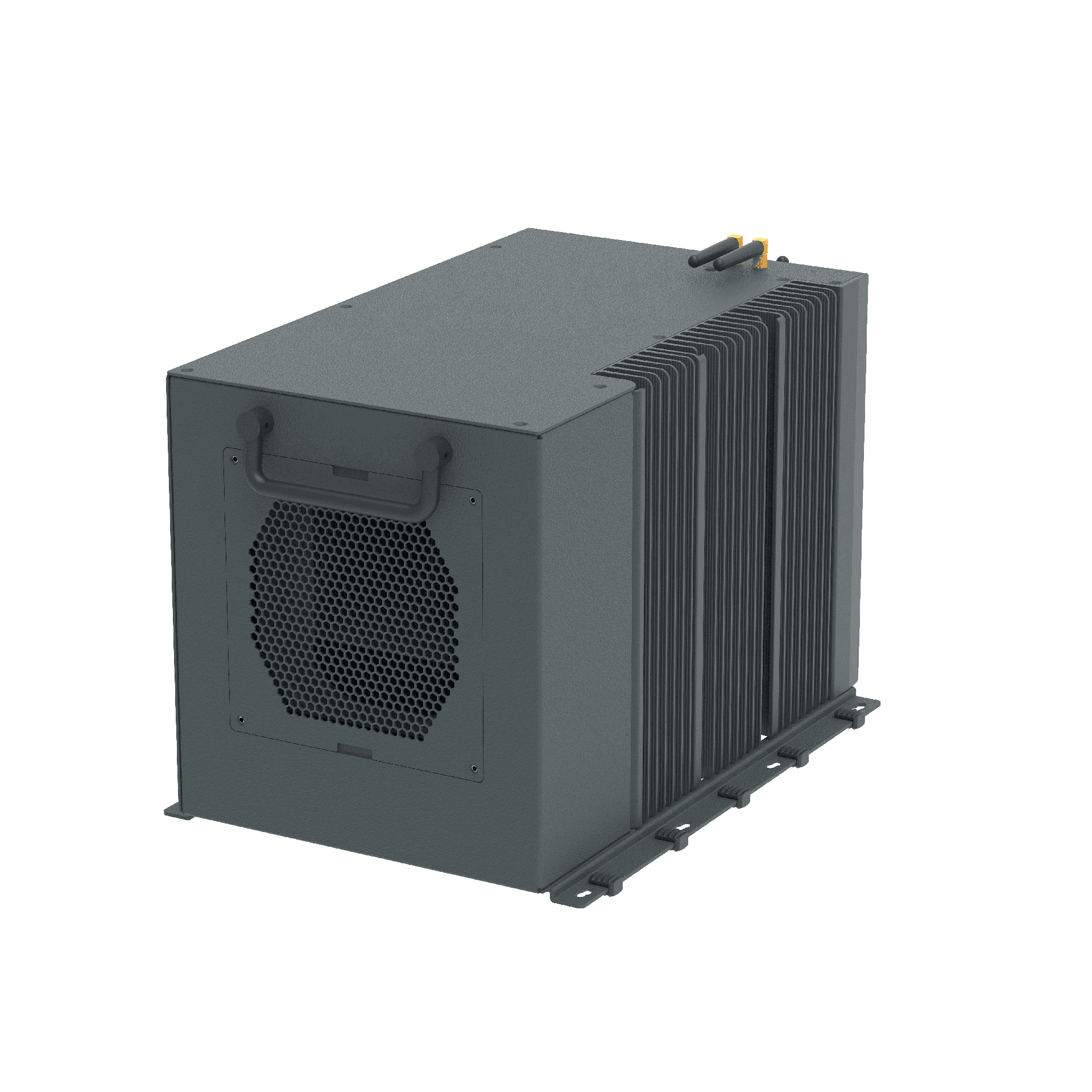

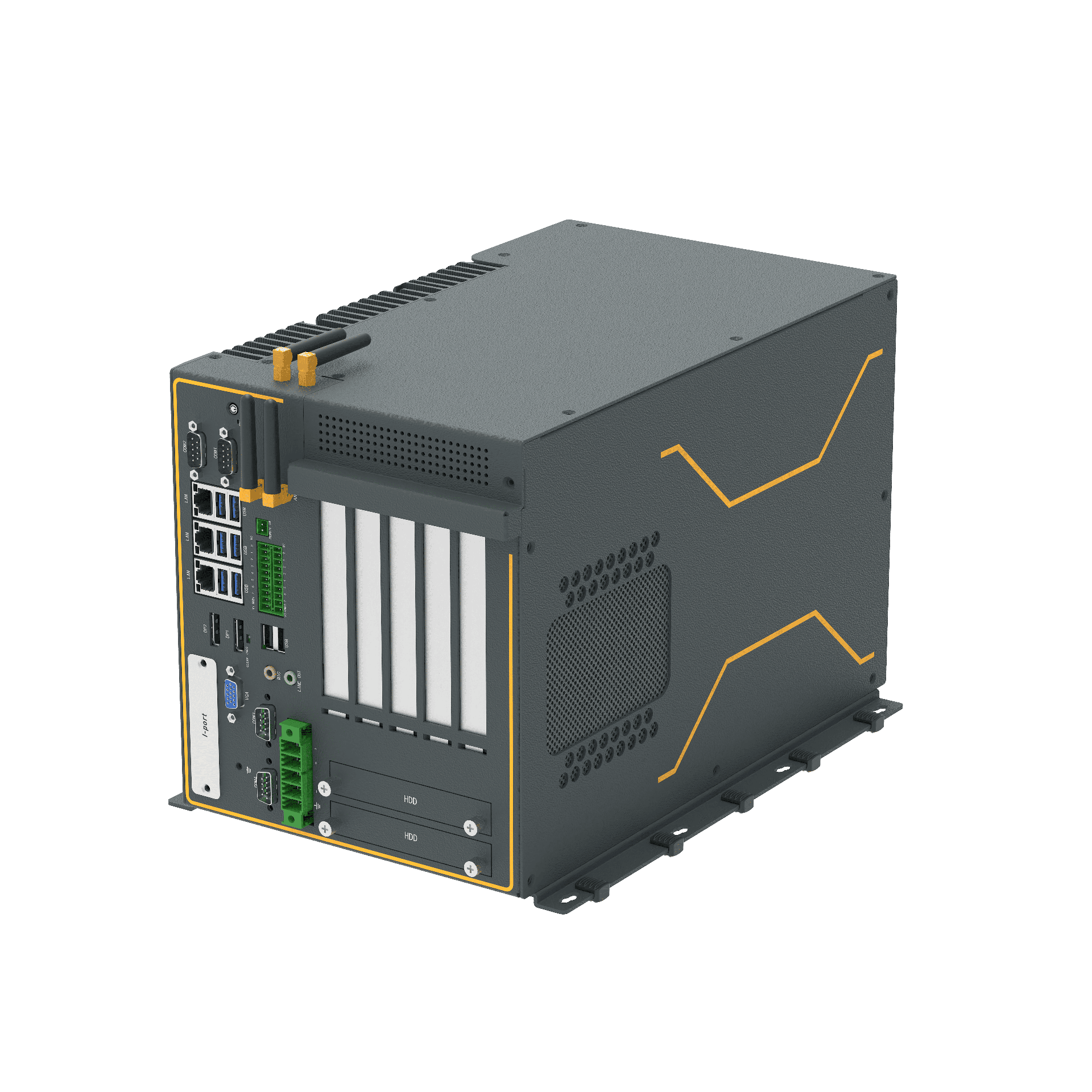

JY-IPC-BR7521

CPU

Intel® Xeon® E or 9th/8th-Gen Core™ i7/i5/i3 LGA1151 processor，最高8核心16线程

芯片组

Intel® Q370(BRAV-7521/S001) , Intel® C246(BRAV-7521/S002)

系统内存

4*260-Pin SODIMM, 双通道DDR4 2666/2400MHz, 最大支持128GB

扩展接口

1*全长Mini PCIe (PCIeX1+USB信号)带SIM卡槽，可通过BIOS设置为mSATA
1*M.2 E-Key 2230 &SIM卡槽
1*M.2 B-Key 3052,支持5G
1*M.2 2280 M-Key(Gen3,PCIeX4信号)
2*PCIe X8 (in X16 slot), 最高支持2*350W显卡（显卡长度需小于300mm）
2*PCIe X4 (in X16 slot), 最高支持2*75W AI加速卡（加速卡长度需小于300mm）

显示

Intel UHD Graphics, SupportsDirectX11.1,OpenGL 5.0 OpenCL 2.1 or PCIe X16显卡显示接口
DP最高分辨率4096*2304@60Hz, VGA最高分辨率1900*1200@60Hz，支持3独立显示

音频

RealtekALC662VD音频, Audioout和MIC, 支持5.1声道

以太网

2*Intel I210AT PCIe千兆网,10/100/1000Mbps自适应；
1*Intel I219LM PCIe千兆网,支持iAMT12.0

存储

4*2.5”SATA3 易插拔硬盘架,支持Raid0/1
1*M.2 2280 M-key(PCIe X4), 支持NVMe存储

DIO

16位隔离DIO, 8位2.5KV光隔离输入(H:5-24V, L:0-1.5V), 8位2.5KV光隔离输出(200mA)

I-Port

可选USB2.0、 16位DIO, 或Mini PCIe和M.2功能卡接口,如串口

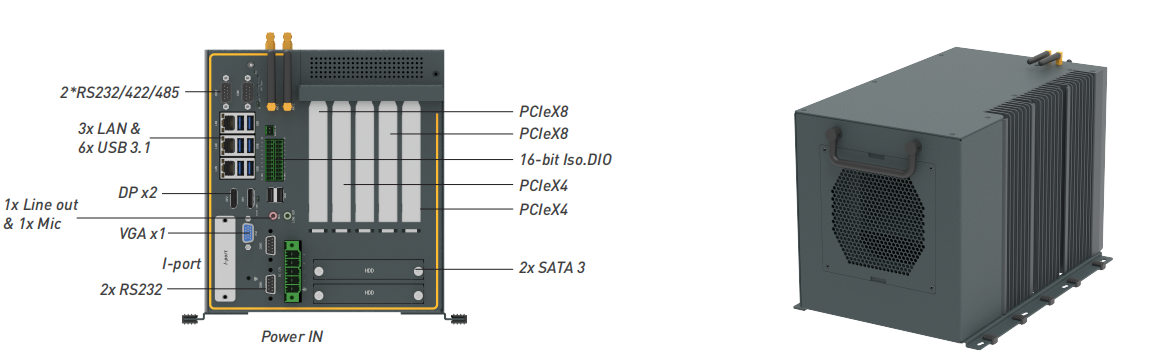

I/O接口

3*RJ45 Gig-LAN; 6*USB3.1;2*USB2.0
16位隔离DIO, 2*RS232/422/485，2*RS232
1*Audio-out和1*MIC
1*VGA+2*DP

指示灯

1*电源指示灯,4*硬盘状态指示灯

控制开关

1*Power SW，1*AT/ATX SW, 1*Clear CMOSSW

电源要求

DC 12V 5-pinTerm.
功耗: TDP 12V/27A （I7-8700 CPU 32GB DDR4 单2080TI 显卡）

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

Windows* 10 Enterprise & IOT Enterprise（64 位）(CFL-R)
Windows* Server 2016 (Intel® Xeon® E)
Ubuntu*、SuSe*、Redhat Enterprise* 1,2 (Kernel 4.14) (CFL-R)
Wind River* VxWorks* 7 (CFL-R)

构造

铝镁合金，SGCC箱体

颜色

花岗灰+黑色

安装方式

桌面安装

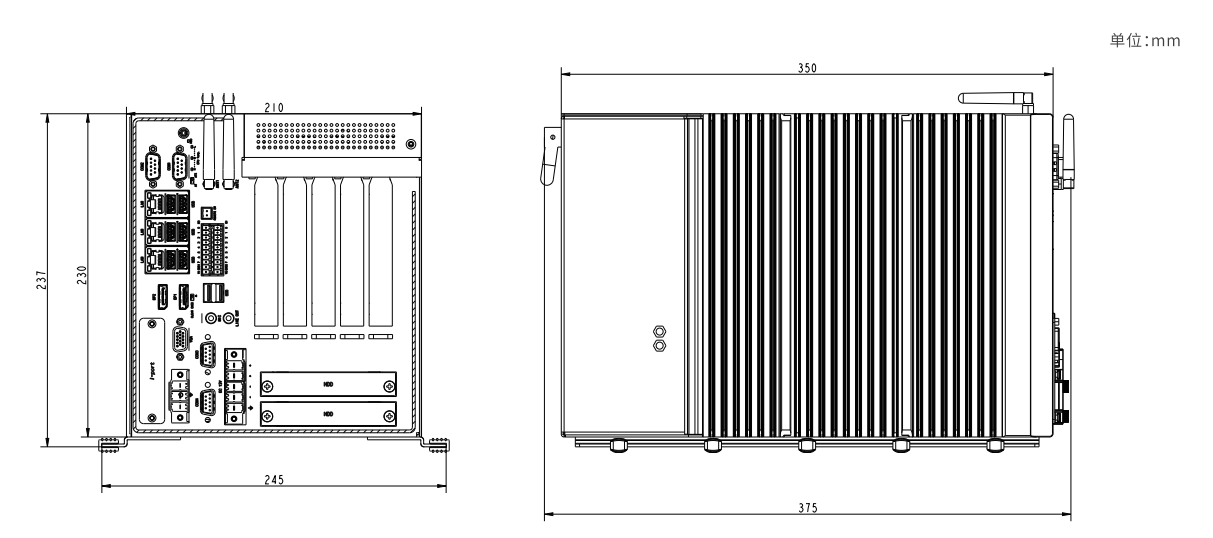

尺寸

(W*H*D)：230*350*210mm

净重

8.3KG

工作温度

-20～60℃, 空气流动

存储温度

-40°C~85°C

存储湿度

10~90%@40°C, 无冷凝

振动

5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD)

冲击

50g峰值加速度(持续11ms)(SSD);20g峰值加速度(持续11ms)(HDD）

认证/EMC

CE/FCC Class B
